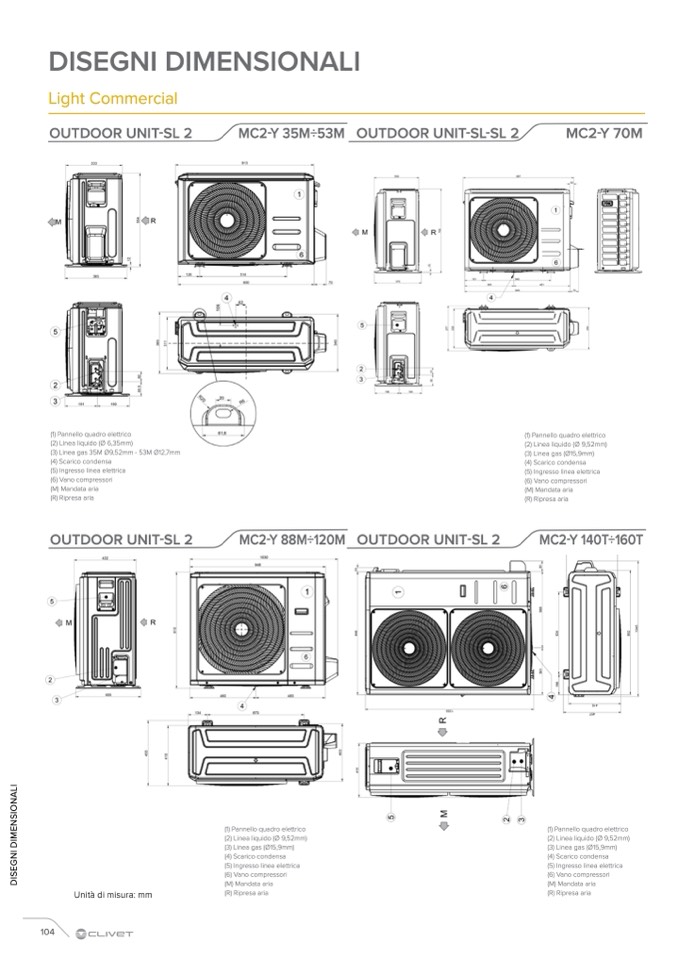

DISEGNI DIMENSIONALI

Light Commercial

OUTDOOR UNIT-SL 2

MC2-Y 35M÷53M

OUTDOOR UNIT-SL-SL 2

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas 35M Ø9,52mm - 53M Ø12,7mm

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressori

(M) Mandata aria

(R) Ripresa aria

MC2-Y 70M

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø15,9mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressori

(M) Mandata aria

(R) Ripresa aria

OUTDOOR UNIT-SL 2

MC2-Y 88M÷120M

OUTDOOR UNIT-SL 2

MC2-Y 140T÷160T

104

Unità di misura: mm

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø15,9mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressori

(M) Mandata aria

(R) Ripresa aria

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø15,9mm)

(4) Scarico condensa

(5) Ingresso linea elettrica

(6) Vano compressori

(M) Mandata aria

(R) Ripresa aria
