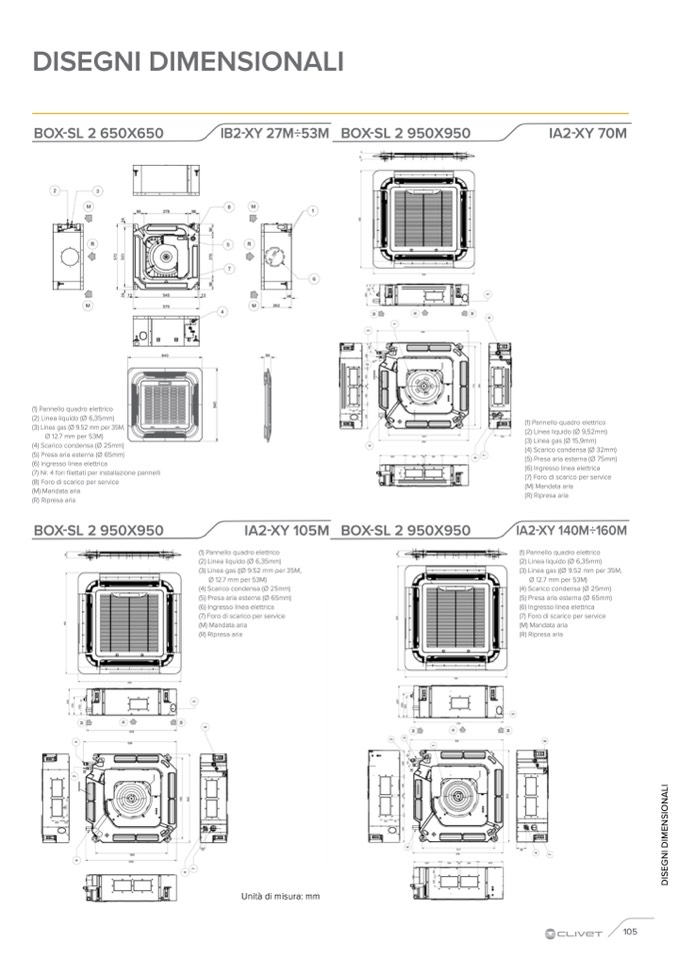

DISEGNI DIMENSIONALI

BOX-SL 2 650X650

IB2-XY 27M÷53M

BOX-SL 2 950X950

IA2-XY 70M

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 9,52mm)

(3) Linea gas (Ø 15,9mm)

(4) Scarico condensa (Ø 32mm)

(5) Presa aria esterna (Ø 75mm)

(6) Ingresso linea elettrica

(7) Foro di scarico per service

(M) Mandata aria

(R) Ripresa aria

IA2-XY 105M

BOX-SL 2 950X950

IA2-XY 140M÷160M

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas (Ø 9.52 mm per 35M,

Ø 12.7 mm per 53M)

(4) Scarico condensa (Ø 25mm)

(5) Presa aria esterna (Ø 65mm)

(6) Ingresso linea elettrica

(7) Nr. 4 fori filettati per installazione pannelli

(8) Foro di scarico per service

(M) Mandata aria

(R) Ripresa aria

BOX-SL 2 950X950

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas ((Ø 9.52 mm per 35M,

Ø 12.7 mm per 53M)

(4) Scarico condensa (Ø 25mm)

(5) Presa aria esterna (Ø 65mm)

(6) Ingresso linea elettrica

(7) Foro di scarico per service

(M) Mandata aria

(R) Ripresa aria

(1) Pannello quadro elettrico

(2) Linea liquido (Ø 6,35mm)

(3) Linea gas ((Ø 9.52 mm per 35M,

Ø 12.7 mm per 53M)

(4) Scarico condensa (Ø 25mm)

(5) Presa aria esterna (Ø 65mm)

(6) Ingresso linea elettrica

(7) Foro di scarico per service

(M) Mandata aria

(R) Ripresa aria

Unità di misura: mm

105
