4

FSK10

Dim. min/max standard

Dimensione min 200x150

Dimensione max 1600x1050

Passo

50

- Battute inferiori e superiori in acciaio zincato

- Guarnizione adesiva longitudinale sulle alette

- Esecuzione destra (D) o sinistra (S)

Su richiesta (da specificare in fase d’ordine):

- Perni passanti

- Boccole in bronzo

- Alette coniugate per applicazioni industriali

- Contrappeso regolabile

Versioni

- FSK10: versione standard

- FSK13: versione con rete

Dimensioni

Selezione rapida

V

Δp

t

m/s

Pa

1

10

2

15

3

20

4

25

5

30

6

45

7*

58

8*

80

9*

100

10*

125

* funzionamento non garantito

V

velocità riferita alla sezione (B-25)x(H-25) [m/s]

Δp

t

perdita di carico totale [Pa]

Esempio d’ordine

88

lindab | regolazione

Serrande di sovrapressione

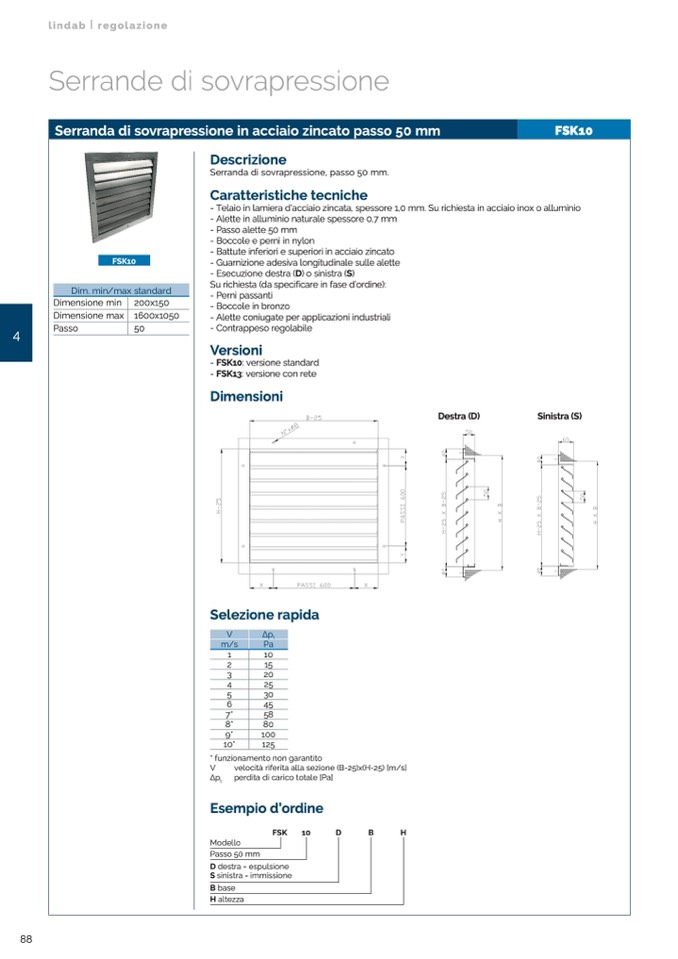

Serranda di sovrapressione in acciaio zincato passo 50 mm

FSK10

Descrizione

Serranda di sovrapressione, passo 50 mm.

Caratteristiche tecniche

- Telaio in lamiera d’acciaio zincata, spessore 1,0 mm. Su richiesta in acciaio inox o alluminio

- Alette in alluminio naturale spessore 0,7 mm

- Passo alette 50 mm

- Boccole e perni in nylon

FSK

10

D

B

H

D destra = espulsione

S sinistra = immissione

B base

H altezza

Modello

Passo 50 mm

Destra (D)

Sinistra (S)
