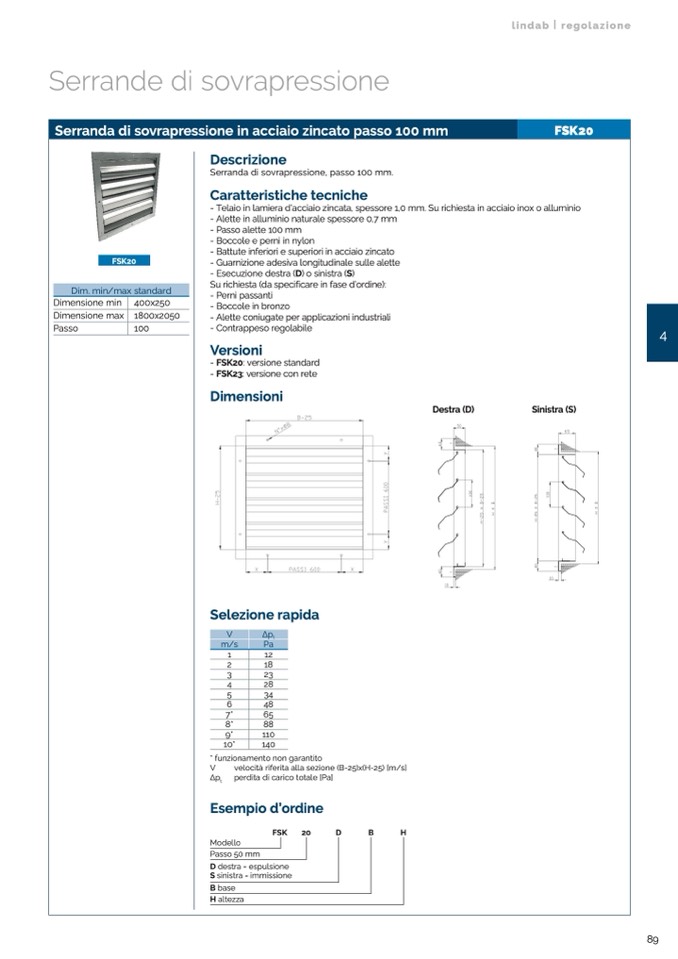

Serrande di sovrapressione

Serranda di sovrapressione in acciaio zincato passo 100 mm

FSK20

FSK20

Dim. min/max standard

Dimensione min 400x250

Dimensione max 1800x2050

Passo

100

- Battute inferiori e superiori in acciaio zincato

- Guarnizione adesiva longitudinale sulle alette

- Esecuzione destra (D) o sinistra (S)

Su richiesta (da specificare in fase d’ordine):

- Perni passanti

- Boccole in bronzo

- Alette coniugate per applicazioni industriali

- Contrappeso regolabile

Versioni

- FSK20: versione standard

- FSK23: versione con rete

Dimensioni

4

5

6

7

8

9

10

11

12

13

Descrizione

Serranda di sovrapressione, passo 100 mm.

Caratteristiche tecniche

- Telaio in lamiera d’acciaio zincata, spessore 1,0 mm. Su richiesta in acciaio inox o alluminio

- Alette in alluminio naturale spessore 0,7 mm

- Passo alette 100 mm

- Boccole e perni in nylon

Selezione rapida

V

Δp

m/s

Pa

t

1

12

2

18

3

23

4

28

5

34

6

48

7*

65

8*

88

9*

110

10*

140

* funzionamento non garantito

V

velocità riferita alla sezione (B-25)x(H-25) [m/s]

Δp

t

perdita di carico totale [Pa]

Esempio d’ordine

FSK

20

D

B

H

D destra = espulsione

S sinistra = immissione

B base

H altezza

Modello

Passo 50 mm

Destra (D)

Sinistra (S)
