ACCESSORI DI COMANDO E CONTROLLO PER ATTUATORI PNEUMATICI

ACCESSORIES AND CONTROL DEVICES FOR PNEUMATIC ACTUATORS

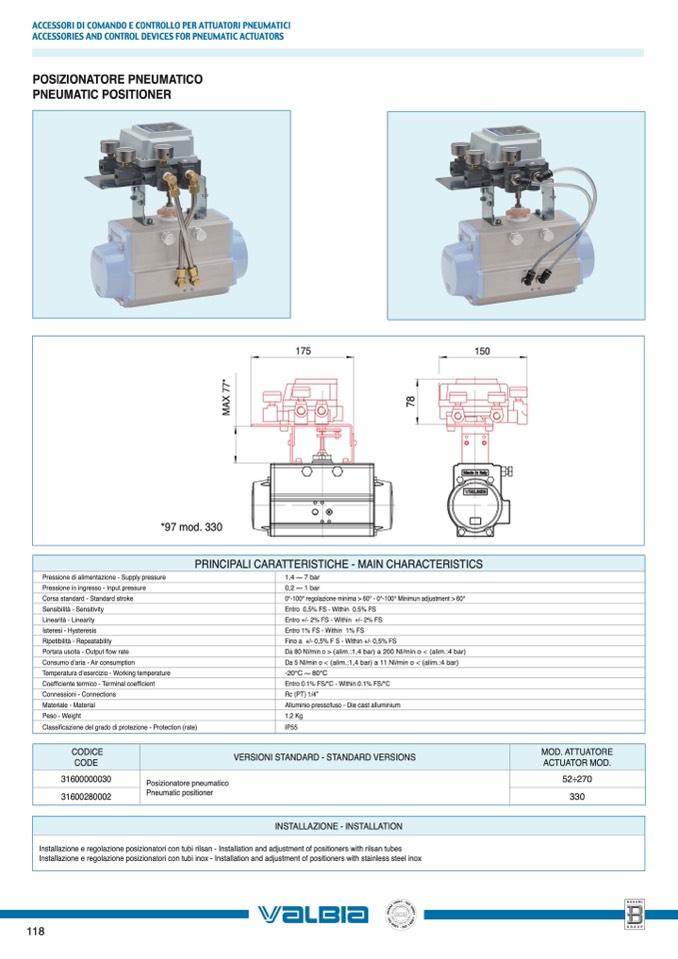

POSIZIONATORE PNEUMATICO

PNEUMATIC POSITIONER

M

A

X

7

7

*

7

8

118

Pressione di alimentazione - Supply pressure

Pressione in ingresso - Input pressure

Corsa standard - Standard stroke

Sensibilità - Sensitivity

Linearità - Linearity

Isteresi - Hysteresis

Ripetibilità - Repeatability

Portata uscita - Output flow rate

Consumo d’aria - Air consumption

Temperatura d’esercizio - Working temperature

Coefficiente termico - Terminal coefficient

Connessioni - Connections

Materiale - Material

Peso - Weight

Classificazione del grado di protezione - Protection (rate)

0,2 ⁓ 1 bar

0°-100° regolazione minima > 60° - 0°-100° Minimun adjustment > 60°

Entro 0,5% FS - Within 0,5% FS

Entro +/- 2% FS - Within +/- 2% FS

Entro 1% FS - Within 1% FS

Fino a +/- 0,5% F S - Within +/- 0,5% FS

Da 80 Nl/min o > (alim.:1,4 bar) a 200 Nl/min o < (alim.:4 bar)

Da 5 Nl/min o < (alim.:1,4 bar) a 11 Nl/min o < (alim.:4 bar)

-20°C ⁓ 80°C

Entro 0.1% FS/°C - Within 0.1% FS/°C

Rc (PT) 1/4”

Alluminio pressofuso - Die cast alluminium

1,2 Kg

IP55

VERSIONI STANDARD - STANDARD VERSIONS

INSTALLAZIONE - INSTALLATION

CODICE

CODE

31600000030

31600280002

Posizionatore pneumatico

Pneumatic positioner

MOD. ATTUATORE

ACTUATOR MOD.

52÷270

330

*97 mod. 330

175

150

PRINCIPALI CARATTERISTICHE - MAIN CHARACTERISTICS

1,4 ⁓ 7 bar

Installazione e regolazione posizionatori con tubi rilsan - Installation and adjustment of positioners with rilsan tubes

Installazione e regolazione posizionatori con tubi inox - Installation and adjustment of positioners with stainless steel inox
