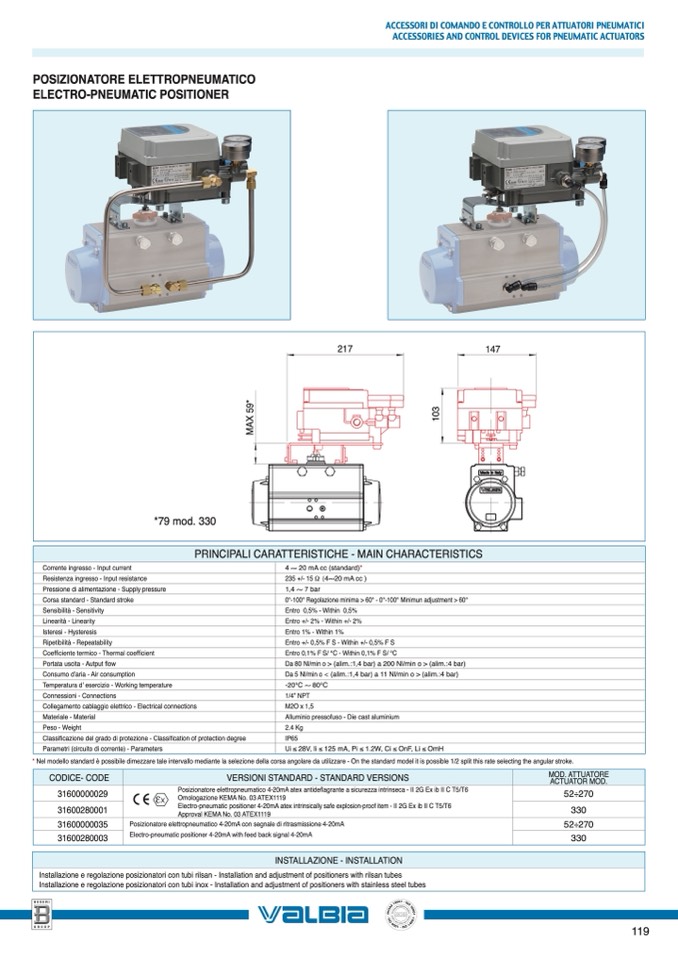

POSIZIONATORE ELETTROPNEUMATICO

ELECTRO-PNEUMATIC POSITIONER

ACCESSORI DI COMANDO E CONTROLLO PER ATTUATORI PNEUMATICI

ACCESSORIES AND CONTROL DEVICES FOR PNEUMATIC ACTUATORS

217

147

M

A

X

5

9

*

1

0

3

Corrente ingresso - Input current

Resistenza ingresso - Input resistance

Pressione di alimentazione - Supply pressure

Corsa standard - Standard stroke

Sensibilità - Sensitivity

Linearità - Linearity

Isteresi - Hysteresis

Ripetibilità - Repeatability

Coefficiente termico - Thermal coefficient

Portata uscita - Autput flow

Consumo d’aria - Air consumption

Temperatura d’ esercizio - Working temperature

Connessioni - Connections

Collegamento cablaggio elettrico - Electrical connections

Materiale - Material

Peso - Weight

Classificazione del grado di protezione - Classification of protection degree

Parametri (circuito di corrente) - Parameters

*79 mod. 330

PRINCIPALI CARATTERISTICHE - MAIN CHARACTERISTICS

4 ⁓ 20 mA cc (standard)*

235 +/- 15 Ω (4⁓20 mA cc )

1,4 ⁓ 7 bar

0°-100° Regolazione minima > 60° - 0°-100° Minimun adjustment > 60°

Entro 0,5% - Within 0,5%

Entro +/- 2% - Within +/- 2%

Entro 1% - Within 1%

Entro +/- 0,5% F S - Within +/- 0,5% F S

Entro 0,1% F S/ °C - Within 0,1% F S/ °C

Da 80 Nl/min o > (alim.:1,4 bar) a 200 Nl/min o > (alim.:4 bar)

Da 5 Nl/min o < (alim.:1,4 bar) a 11 Nl/min o > (alim.:4 bar)

-20°C ⁓ 80°C

1/4” NPT

M2O x 1,5

Alluminio pressofuso - Die cast aluminium

2.4 Kg

IP65

Ui ≤ 28V, li ≤ 125 mA, Pi ≤ 1.2W, Ci ≤ OnF, Li ≤ OmH

* Nel modello standard è possibile dimezzare tale intervallo mediante la selezione della corsa angolare da utilizzare - On the standard model it is possible 1/2 split this rate selecting the angular stroke.

CODICE- CODE

31600000029

31600280001

31600000035

31600280003

VERSIONI STANDARD - STANDARD VERSIONS

Posizionatore elettropneumatico 4-20mA atex antideflagrante a sicurezza intrinseca - II 2G Ex ib II C T5/T6

Omologazione KEMA No. 03 ATEX1119

Electro-pneumatic positioner 4-20mA atex intrinsically safe explosion-proof item - II 2G Ex ib II C T5/T6

Approval KEMA No. 03 ATEX1119

Posizionatore elettropneumatico 4-20mA con segnale di ritrasmissione 4-20mA

Electro-pneumatic positioner 4-20mA with feed back signal 4-20mA

INSTALLAZIONE - INSTALLATION

MOD. ATTUATORE

ACTUATOR MOD.

52÷270

330

52÷270

330

Installazione e regolazione posizionatori con tubi rilsan - Installation and adjustment of positioners with rilsan tubes

Installazione e regolazione posizionatori con tubi inox - Installation and adjustment of positioners with stainless steel tubes
