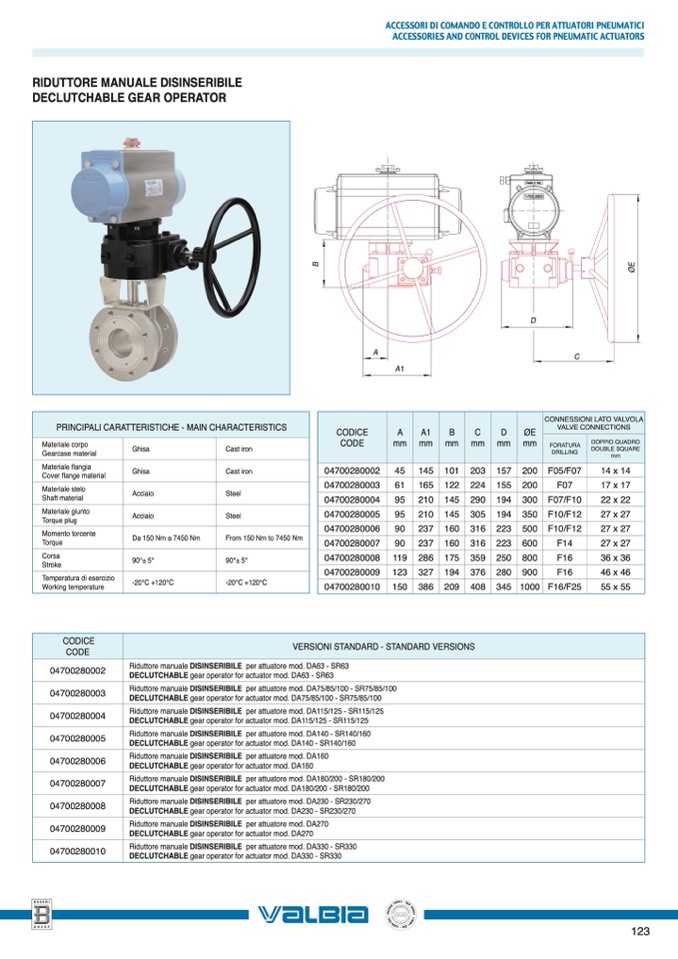

RIDUTTORE MANUALE DISINSERIBILE

DECLUTCHABLE GEAR OPERATOR

PRINCIPALI CARATTERISTICHE - MAIN CHARACTERISTICS

CODICE

CODE

04700280002

04700280003

04700280004

04700280005

04700280006

04700280007

04700280008

04700280009

04700280010

A A1

mm mm

45 145

61 165

95 210

95 210

90 237

90 237

119 286

123 327

150 386

B

C

mm mm

101 203

122 224

145 290

145 305

160 316

160 316

175 359

194 376

209 408

D ØE

mm mm

157 200

155 200

194 300

194 350

223 500

223 600

250 800

280 900

345 1000

CONNESSIONI LATO VALVOLA

VALVE CONNECTIONS

FORATURA

DOPPIO QUADRO

DRILLING

DOUBLE SQUARE

mm

F05/F07

14 x 14

F07

17 x 17

F07/F10

22 x 22

F10/F12

27 x 27

F10/F12

27 x 27

F14

27 x 27

F16

36 x 36

F16

46 x 46

F16/F25

55 x 55

Materiale corpo

Gearcase material

Materiale flangia

Cover flange material

Materiale stelo

Shaft material

Materiale giunto

Torque plug

Momento torcente

Torque

Corsa

Stroke

Temperatura di esercizio

Working temperature

CODICE

CODE

04700280002

04700280003

04700280004

04700280005

04700280006

04700280007

04700280008

04700280009

04700280010

Ghisa

Ghisa

Acciaio

Acciaio

Da 150 Nm a 7450 Nm

90°± 5°

-20°C +120°C

Cast iron

Cast iron

Steel

Steel

From 150 Nm to 7450 Nm

90°± 5°

-20°C +120°C

VERSIONI STANDARD - STANDARD VERSIONS

Riduttore manuale DISINSERIBILE per attuatore mod. DA63 - SR63

DECLUTCHABLE gear operator for actuator mod. DA63 - SR63

Riduttore manuale DISINSERIBILE per attuatore mod. DA75/85/100 - SR75/85/100

DECLUTCHABLE gear operator for actuator mod. DA75/85/100 - SR75/85/100

Riduttore manuale DISINSERIBILE per attuatore mod. DA115/125 - SR115/125

DECLUTCHABLE gear operator for actuator mod. DA115/125 - SR115/125

Riduttore manuale DISINSERIBILE per attuatore mod. DA140 - SR140/160

DECLUTCHABLE gear operator for actuator mod. DA140 - SR140/160

Riduttore manuale DISINSERIBILE per attuatore mod. DA160

DECLUTCHABLE gear operator for actuator mod. DA160

Riduttore manuale DISINSERIBILE per attuatore mod. DA180/200 - SR180/200

DECLUTCHABLE gear operator for actuator mod. DA180/200 - SR180/200

Riduttore manuale DISINSERIBILE per attuatore mod. DA230 - SR230/270

DECLUTCHABLE gear operator for actuator mod. DA230 - SR230/270

Riduttore manuale DISINSERIBILE per attuatore mod. DA270

DECLUTCHABLE gear operator for actuator mod. DA270

Riduttore manuale DISINSERIBILE per attuatore mod. DA330 - SR330

DECLUTCHABLE gear operator for actuator mod. DA330 - SR330

ACCESSORI DI COMANDO E CONTROLLO PER ATTUATORI PNEUMATICI

ACCESSORIES AND CONTROL DEVICES FOR PNEUMATIC ACTUATORS

Ø

E

B

A

A1

D

C
