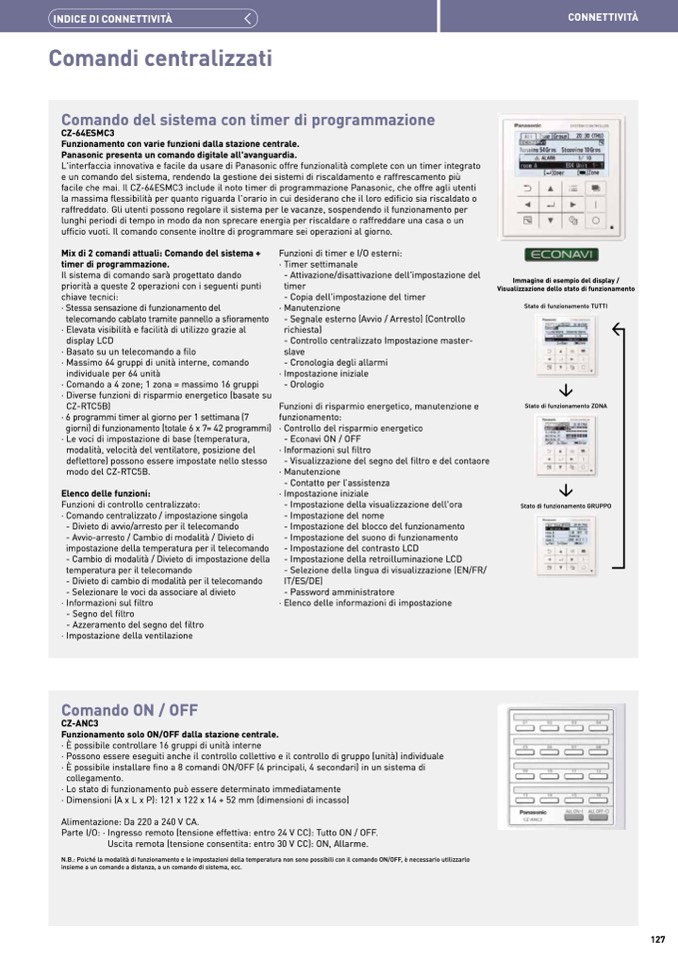

Comandi centralizzati

Comando del sistema con timer di programmazione

CZ-64ESMC3

Funzionamento con varie funzioni dalla stazione centrale.

Panasonic presenta un comando digitale all'avanguardia.

L'interfaccia innovativa e facile da usare di Panasonic offre funzionalit

à complete con un timer integrato

e un comando del sistema, rendendo la gestione dei sistemi di riscaldamento e raffrescamento pi

ù

facile che mai. Il CZ-64ESMC3 include il noto timer di programmazione Panasonic, che offre agli utenti

la massima flessibilit

à per quanto riguarda l'orario in cui desiderano che il loro edificio sia riscaldato o

raffreddato. Gli utenti possono regolare il sistema per le vacanze, sospendendo il funzionamento per

lunghi periodi di tempo in modo da non sprecare energia per riscaldare o raffreddare una casa o un

ufficio vuoti. Il comando consente inoltre di programmare sei operazioni al giorno.

Mix di 2 comandi attuali: Comando del sistema +

timer di programmazione.

Il sistema di comando sarà progettato dando

priorità a queste 2 operazioni con i seguenti punti

chiave tecnici:

· Stessa sensazione di funzionamento del

telecomando cablato tramite pannello a sfioramento

· Elevata visibilit

à e facilit

à di utilizzo grazie al

display LCD

· Basato su un telecomando a filo

· Massimo 64 gruppi di unità interne, comando

individuale per 64 unit

à

· Comando a 4 zone; 1 zona = massimo 16 gruppi

· Diverse funzioni di risparmio energetico (basate su

CZ-RTC5B)

· 6 programmi timer al giorno per 1 settimana (7

giorni) di funzionamento (totale 6 x 7= 42 programmi)

· Le voci di impostazione di base (temperatura,

modalit

à, velocità del ventilatore, posizione del

deflettore) possono essere impostate nello stesso

modo del CZ-RTC5B.

Elenco delle funzioni:

Funzioni di controllo centralizzato:

· Comando centralizzato / impostazione singola

- Divieto di avvio/arresto per il telecomando

- Avvio-arresto / Cambio di modalità / Divieto di

impostazione della temperatura per il telecomando

- Cambio di modalità / Divieto di impostazione della

temperatura per il telecomando

- Divieto di cambio di modalità per il telecomando

- Selezionare le voci da associare al divieto

· Informazioni sul filtro

- Segno del filtro

- Azzeramento del segno del filtro

· Impostazione della ventilazione

Funzioni di timer e I/O esterni:

· Timer settimanale

- Attivazione/disattivazione dell'impostazione del

timer

- Copia dell'impostazione del timer

· Manutenzione

- Segnale esterno (Avvio / Arresto) (Controllo

richiesta)

- Controllo centralizzato Impostazione master-

slave

- Cronologia degli allarmi

· Impostazione iniziale

- Orologio

Funzioni di risparmio energetico, manutenzione e

funzionamento:

· Controllo del risparmio energetico

- Econavi ON / OFF

· Informazioni sul filtro

- Visualizzazione del segno del filtro e del contaore

· Manutenzione

- Contatto per l’assistenza

· Impostazione iniziale

- Impostazione della visualizzazione dell'ora

- Impostazione del nome

- Impostazione del blocco del funzionamento

- Impostazione del suono di funzionamento

- Impostazione del contrasto LCD

- Impostazione della retroilluminazione LCD

- Selezione della lingua di visualizzazione (EN/FR/

IT/ES/DE)

- Password amministratore

· Elenco delle informazioni di impostazione

Immagine di esempio del display /

Visualizzazione dello stato di funzionamento

Stato di funzionamento TUTTI

Stato di funzionamento ZONA

Stato di funzionamento GRUPPO

Comando ON / OFF

CZ-ANC3

Funzionamento solo ON/OFF dalla stazione centrale.

· È possibile controllare 16 gruppi di unit

à interne

· Possono essere eseguiti anche il controllo collettivo e il controllo di gruppo (unit

à) individuale

· È possibile installare fino a 8 comandi ON/OFF (4 principali, 4 secondari) in un sistema di

collegamento.

· Lo stato di funzionamento può essere determinato immediatamente

· Dimensioni (A x L x P): 121 x 122 x 14 + 52 mm (dimensioni di incasso)

Alimentazione: Da 220 a 240 V CA.

Parte I/O: · Ingresso remoto (tensione effettiva: entro 24 V CC): Tutto ON / OFF.

Uscita remota (tensione consentita: entro 30 V CC): ON, Allarme.

N.B.: Poiché la modalità di funzionamento e le impostazioni della temperatura non sono possibili con il comando ON/OFF, è necessario utilizzarlo

insieme a un comando a distanza, a un comando di sistema, ecc.
