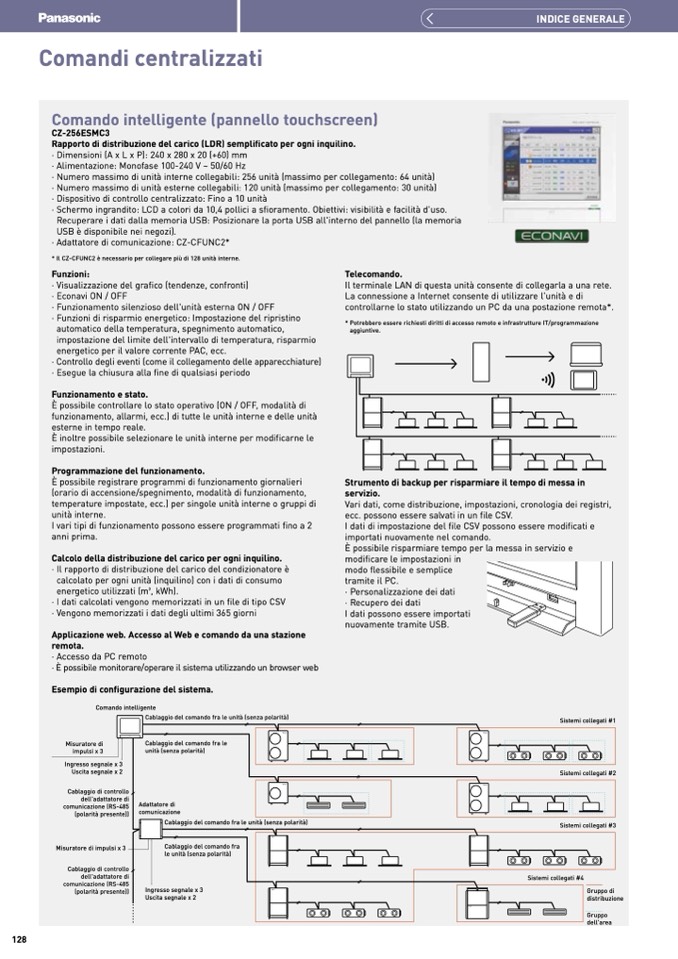

Comandi centralizzati
Comando intelligente (pannello touchscreen)
CZ-256ESMC3
Rapporto di distribuzione del carico (LDR) semplificato per ogni inquilino.
· Dimensioni (A x L x P): 240 x 280 x 20 (+60) mm
· Alimentazione: Monofase 100-240 V ~ 50/60 Hz
· Numero massimo di unit
à interne collegabili: 256 unit
à (massimo per collegamento: 64 unità)
· Numero massimo di unit
à esterne collegabili: 120 unità (massimo per collegamento: 30 unità)
· Dispositivo di controllo centralizzato: Fino a 10 unità
· Schermo ingrandito: LCD a colori da 10,4 pollici a sfioramento. Obiettivi: visibilit
à e facilità d'uso.
Recuperare i dati dalla memoria USB: Posizionare la porta USB all'interno del pannello (la memoria
USB è disponibile nei negozi).
· Adattatore di comunicazione: CZ-CFUNC2*
* Il CZ-CFUNC2
è necessario per collegare pi
ù di 128 unità interne.
Funzioni:
· Visualizzazione del grafico (tendenze, confronti)
· Econavi ON / OFF
· Funzionamento silenzioso dell'unità esterna ON / OFF
· Funzioni di risparmio energetico: Impostazione del ripristino
automatico della temperatura, spegnimento automatico,
impostazione del limite dell'intervallo di temperatura, risparmio
energetico per il valore corrente PAC, ecc.
· Controllo degli eventi (come il collegamento delle apparecchiature)
· Esegue la chiusura alla fine di qualsiasi periodo
Funzionamento e stato.
È possibile controllare lo stato operativo (ON / OFF, modalità di
funzionamento, allarmi, ecc.) di tutte le unità interne e delle unità
esterne in tempo reale.
È inoltre possibile selezionare le unità interne per modificarne le
impostazioni.
Programmazione del funzionamento.
È possibile registrare programmi di funzionamento giornalieri
(orario di accensione/spegnimento, modalità di funzionamento,
temperature impostate, ecc.) per singole unità interne o gruppi di
unit
à interne.
I vari tipi di funzionamento possono essere programmati fino a 2
anni prima.
Calcolo della distribuzione del carico per ogni inquilino.
· Il rapporto di distribuzione del carico del condizionatore è
calcolato per ogni unità (inquilino) con i dati di consumo
energetico utilizzati (m3, kWh).
· I dati calcolati vengono memorizzati in un file di tipo CSV
· Vengono memorizzati i dati degli ultimi 365 giorni
Applicazione web. Accesso al Web e comando da una stazione
remota.
· Accesso da PC remoto
·
È possibile monitorare/operare il sistema utilizzando un browser web
Esempio di configurazione del sistema.
Comando intelligente
Cablaggio del comando fra le unità (senza polarità)
Telecomando.
Il terminale LAN di questa unit
à consente di collegarla a una rete.
La connessione a Internet consente di utilizzare l'unit
à e di
controllarne lo stato utilizzando un PC da una postazione remota*.
* Potrebbero essere richiesti diritti di accesso remoto e infrastrutture IT/programmazione
aggiuntive.
Misuratore di
impulsi x 3
Ingresso segnale x 3
Uscita segnale x 2
Cablaggio di controllo
dell'adattatore di
comunicazione (RS-485
(polarit
à presente))
Misuratore di impulsi x 3
Cablaggio di controllo
dell'adattatore di
comunicazione (RS-485
(polarit
à presente))
Cablaggio del comando fra le
unità (senza polarità)
Adattatore di
comunicazione
Cablaggio del comando fra le unit
à (senza polarit
à)
Cablaggio del comando fra
le unit
à (senza polarit
à)
Ingresso segnale x 3
Uscita segnale x 2
Strumento di backup per risparmiare il tempo di messa in
servizio.
Vari dati, come distribuzione, impostazioni, cronologia dei registri,
ecc. possono essere salvati in un file CSV.
I dati di impostazione del file CSV possono essere modificati e
importati nuovamente nel comando.
È possibile risparmiare tempo per la messa in servizio e
modificare le impostazioni in
modo flessibile e semplice
tramite il PC.
· Personalizzazione dei dati
· Recupero dei dati
I dati possono essere importati
nuovamente tramite USB.
Sistemi collegati #1
Sistemi collegati #2
Sistemi collegati #3
128
Sistemi collegati #4
Gruppo di
distribuzione
Gruppo
dell'area
