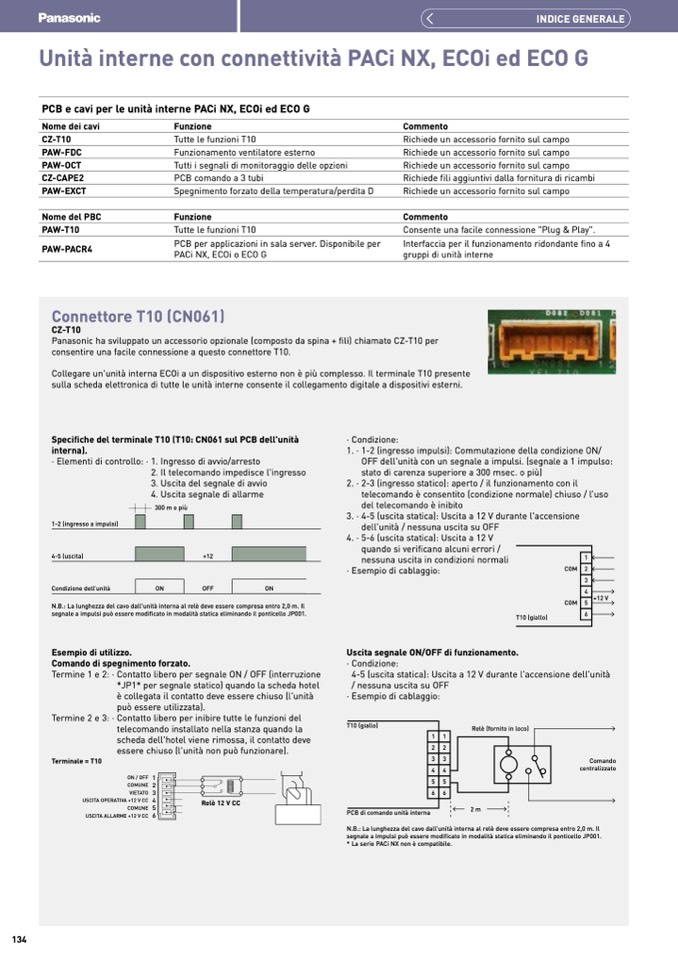

INDICE GENERALE
Unità interne con connettività PACi NX, ECOi ed ECO G
PCB e cavi per le unit
à interne PACi NX, ECOi ed ECO G
Nome dei cavi
Funzione
CZ-T10
Tutte le funzioni T10
PAW-FDC
Funzionamento ventilatore esterno
PAW-OCT
Tutti i segnali di monitoraggio delle opzioni
CZ-CAPE2
PCB comando a 3 tubi
PAW-EXCT
Spegnimento forzato della temperatura/perdita D
Nome del PBC
Funzione
PAW-T10
Tutte le funzioni T10
Commento
Richiede un accessorio fornito sul campo
Richiede un accessorio fornito sul campo
Richiede un accessorio fornito sul campo
Richiede fili aggiuntivi dalla fornitura di ricambi
Richiede un accessorio fornito sul campo
Commento
Consente una facile connessione "Plug & Play".
Interfaccia per il funzionamento ridondante fino a 4
gruppi di unit
à interne
PAW-PACR4
PCB per applicazioni in sala server. Disponibile per
PACi NX, ECOi o ECO G
134
Connettore T10 (CN061)
CZ-T10
Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato CZ-T10 per
consentire una facile connessione a questo connettore T10.
Collegare un'unit
à interna ECOi a un dispositivo esterno non
è più complesso. Il terminale T10 presente
sulla scheda elettronica di tutte le unità interne consente il collegamento digitale a dispositivi esterni.
Specifiche del terminale T10 (T10: CN061 sul PCB dell'unità
interna).
· Elementi di controllo: · 1. Ingresso di avvio/arresto
· Condizione:
1. · 1-2 (ingresso impulsi): Commutazione della condizione ON/
OFF dell'unità con un segnale a impulsi. (segnale a 1 impulso:
stato di carenza superiore a 300 msec. o più)
2. · 2-3 (ingresso statico): aperto / il funzionamento con il
telecomando è consentito (condizione normale) chiuso / l’uso
del telecomando è inibito
3. · 4-5 (uscita statica): Uscita a 12 V durante l'accensione
1-2 (ingresso a impulsi)
4-5 (uscita)
Condizione dell’unit
à
+12
OFF
dell'unit
à / nessuna uscita su OFF
4. · 5-6 (uscita statica): Uscita a 12 V
quando si verificano alcuni errori /
nessuna uscita in condizioni normali
· Esempio di cablaggio:
1
COM 2
3
4
+12 V
COM 5
6
2. Il telecomando impedisce l'ingresso
3. Uscita del segnale di avvio
4. Uscita segnale di allarme
300 m o pi
ù
ON
ON
N.B.: La lunghezza del cavo dall'unit
à interna al rel
è deve essere compresa entro 2,0 m. Il
segnale a impulsi può essere modificato in modalità statica eliminando il ponticello JP001.
Esempio di utilizzo.
Comando di spegnimento forzato.
Termine 1 e 2: · Contatto libero per segnale ON / OFF (interruzione
*JP1* per segnale statico) quando la scheda hotel
è collegata il contatto deve essere chiuso (l'unità
pu
ò essere utilizzata).
Termine 2 e 3: · Contatto libero per inibire tutte le funzioni del
telecomando installato nella stanza quando la
scheda dell'hotel viene rimossa, il contatto deve
Terminale = T10
essere chiuso (l'unità non può funzionare).
T10 (giallo)
Uscita segnale ON/OFF di funzionamento.
· Condizione:
4-5 (uscita statica): Uscita a 12 V durante l'accensione dell'unit
à
/ nessuna uscita su OFF
· Esempio di cablaggio:
T10 (giallo)
PCB di comando unit
à interna
11
22
33
44
55
66
Rel
è (fornito in loco)
2m
Comando
centralizzato
ON/OFF 1
COMUNE 2
3
VIETATO
USCITA OPERATIVA +12 V CC 4
COMUNE 5
USCITA ALLARME +12 V CC 6
Relè 12 V CC
N.B.: La lunghezza del cavo dall'unità interna al rel
è deve essere compresa entro 2,0 m. Il
segnale a impulsi può essere modificato in modalit
à statica eliminando il ponticello JP001.
* La serie PACi NX non è compatibile.
