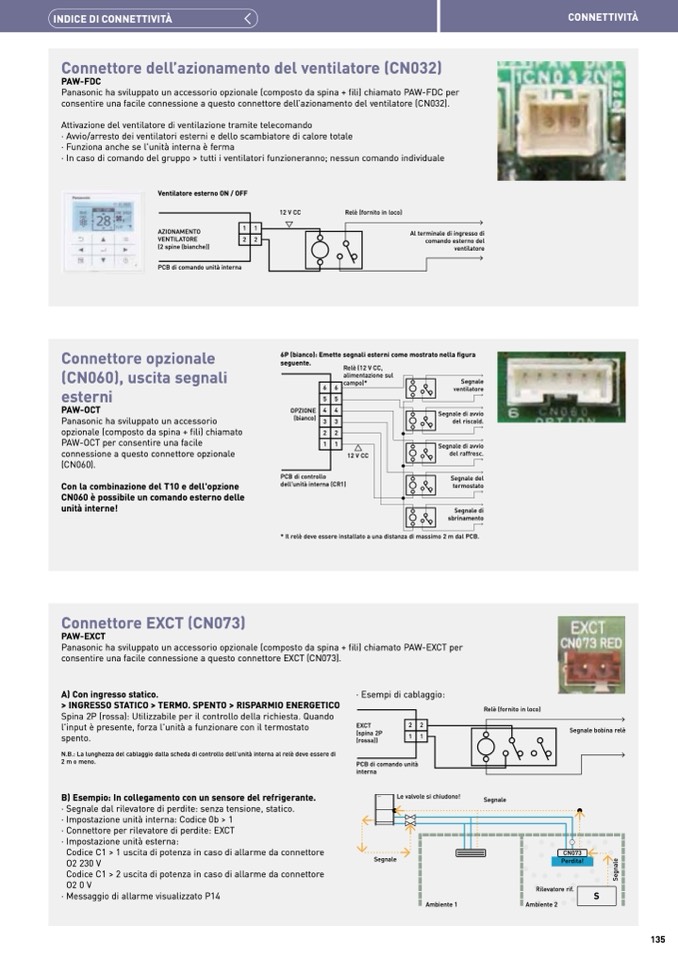

CONNETTIVITÀ
Connettore dell’azionamento del ventilatore (CN032)
PAW-FDC
Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato PAW-FDC per
consentire una facile connessione a questo connettore dell’azionamento del ventilatore (CN032).
Attivazione del ventilatore di ventilazione tramite telecomando
· Avvio/arresto dei ventilatori esterni e dello scambiatore di calore totale
· Funziona anche se l'unit
à interna
è ferma
· In caso di comando del gruppo > tutti i ventilatori funzioneranno; nessun comando individuale
Ventilatore esterno ON / OFF
AZIONAMENTO
VENTILATORE
(2 spine (bianche))
PCB di comando unità interna
1 1
2 2
Al terminale di ingresso di
comando esterno del
ventilatore
12 V CC
Rel
è (fornito in loco)
Connettore opzionale
(CN060), uscita segnali
connessione a questo connettore opzionale
(CN060).
Con la combinazione del T10 e dell'opzione
CN060 è possibile un comando esterno delle
unit
à interne!
6P (bianco): Emette segnali esterni come mostrato nella figura
seguente.
Rel
è (12 V CC,
alimentazione sul
campo)*
12 V CC
esterni
6
Segnale
ventilatore
Segnale di avvio
del riscald.
Segnale di avvio
del raffresc.
Segnale del
termostato
Segnale di
sbrinamento
6
5
OPZIONE 4
(bianco)
3
2
1
5
PAW-OCT
4
Panasonic ha sviluppato un accessorio
3
opzionale (composto da spina + fili) chiamato
2
PAW-OCT per consentire una facile
1
PCB di controllo
dell'unità interna (CR1)
* Il relè deve essere installato a una distanza di massimo 2 m dal PCB.
Connettore EXCT (CN073)
PAW-EXCT
Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato PAW-EXCT per
consentire una facile connessione a questo connettore EXCT (CN073).
A) Con ingresso statico.
> INGRESSO STATICO > TERMO. SPENTO > RISPARMIO ENERGETICO
Spina 2P (rossa): Utilizzabile per il controllo della richiesta. Quando
l'input
è presente, forza l'unità a funzionare con il termostato
spento.
N.B.: La lunghezza del cablaggio dalla scheda di controllo dell'unit
à interna al relè deve essere di
2 m o meno.
B) Esempio: In collegamento con un sensore del refrigerante.
· Segnale dal rilevatore di perdite: senza tensione, statico.
· Impostazione unità interna: Codice 0b > 1
· Connettore per rilevatore di perdite: EXCT
· Impostazione unità esterna:
Codice C1 > 1 uscita di potenza in caso di allarme da connettore
O2 230 V
Codice C1 > 2 uscita di potenza in caso di allarme da connettore
O2 0 V
· Messaggio di allarme visualizzato P14
· Esempi di cablaggio:
EXCT
22
Rel
è (fornito in loco)
(spina 2P
(rossa))
1 1
Segnale bobina relè
CN073
Perdita!
Rilevatore rif.
Ambiente 2
PCB di comando unit
à
interna
Le valvole si chiudono!
Segnale
Segnale
Ambiente 1
S
e
g
n
a
l
e
S
