INDICE COMMERCIALE
COMMERCIALE

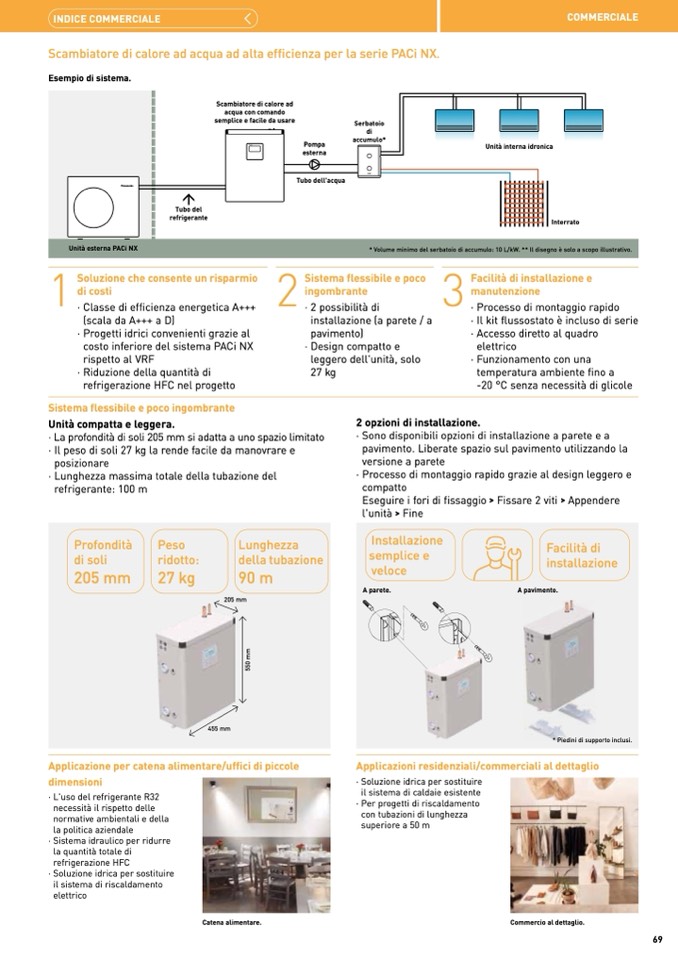

Scambiatore di calore ad acqua ad alta efficienza per la serie PACi NX.
Esempio di sistema.
Scambiatore di calore ad
acqua con comando
semplice e facile da usare
Serbatoio
di
accumulo*
Pompa
esterna
Tubo dell'acqua
Unità interna idronica
Interrato
Facilit
à di installazione e
manutenzione
· Processo di montaggio rapido
· Il kit flussostato
è incluso di serie
· Accesso diretto al quadro
elettrico
· Funzionamento con una
temperatura ambiente fino a
-20 °C senza necessit
à di glicole
Tubo del
refrigerante
Unità esterna PACi NX
* Volume minimo del serbatoio di accumulo: 10 L/kW. ** Il disegno è solo a scopo illustrativo.
1
Soluzione che consente un risparmio
di costi
· Classe di efficienza energetica A+++
(scala da A+++ a D)
· Progetti idrici convenienti grazie al
costo inferiore del sistema PACi NX
rispetto al VRF
· Riduzione della quantità di
refrigerazione HFC nel progetto
Sistema flessibile e poco ingombrante
Unità compatta e leggera.
· La profondit
à di soli 205 mm si adatta a uno spazio limitato
· Il peso di soli 27 kg la rende facile da manovrare e
posizionare
· Lunghezza massima totale della tubazione del
refrigerante: 100 m
Applicazione per catena alimentare/uffici di piccole
dimensioni
· L'uso del refrigerante R32
necessit
à il rispetto delle
normative ambientali e della
la politica aziendale
· Sistema idraulico per ridurre
la quantit
à totale di
refrigerazione HFC
· Soluzione idrica per sostituire
il sistema di riscaldamento
elettrico
2
Sistema flessibile e poco
ingombrante
· 2 possibilit
à di
installazione (a parete / a
pavimento)
· Design compatto e
leggero dell'unit
à, solo
27 kg
3
2 opzioni di installazione.
· Sono disponibili opzioni di installazione a parete e a
pavimento. Liberate spazio sul pavimento utilizzando la
versione a parete
· Processo di montaggio rapido grazie al design leggero e
compatto
Eseguire i fori di fissaggio > Fissare 2 viti > Appendere
l'unit
à > Fine
Applicazioni residenziali/commerciali al dettaglio
· Soluzione idrica per sostituire
il sistema di caldaie esistente
· Per progetti di riscaldamento
con tubazioni di lunghezza
superiore a 50 m
Profondità
di soli
205 mm
Peso
ridotto:
27 kg
Lunghezza
della tubazione
90 m
205 mm
455 mm
5
5
0
m
m
Catena alimentare.
Commercio al dettaglio.
Installazione
semplice e
veloce
A parete.
Facilit
à di
installazione
A pavimento.
* Piedini di supporto inclusi.
69
