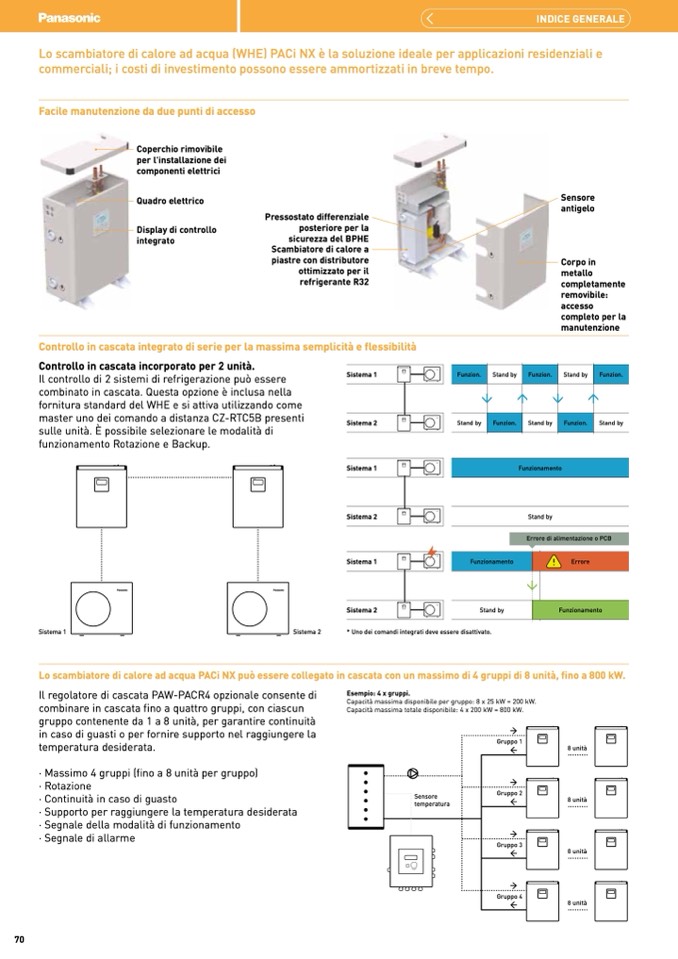

Lo scambiatore di calore ad acqua (WHE) PACi NX

è la soluzione ideale per applicazioni residenziali e

commerciali; i costi di investimento possono essere ammortizzati in breve tempo.

Facile manutenzione da due punti di accesso

Coperchio rimovibile

per l'installazione dei

componenti elettrici

Quadro elettrico

Display di controllo

integrato

Pressostato differenziale

posteriore per la

sicurezza del BPHE

Scambiatore di calore a

piastre con distributore

ottimizzato per il

refrigerante R32

Sensore

antigelo

Corpo in

metallo

completamente

removibile:

accesso

completo per la

manutenzione

Funzionamento

Stand by

Errore di alimentazione o PCB

Controllo in cascata integrato di serie per la massima semplicit

à e flessibilità

Controllo in cascata incorporato per 2 unità.

Il controllo di 2 sistemi di refrigerazione può essere

combinato in cascata. Questa opzione

è inclusa nella

fornitura standard del WHE e si attiva utilizzando come

master uno dei comando a distanza CZ-RTC5B presenti

sulle unit

à. È possibile selezionare le modalità di

funzionamento Rotazione e Backup.

70

Sistema 1

Sistema 2

* Uno dei comandi integrati deve essere disattivato.

Sistema 1

Funzion.

Stand by

Funzion.

Stand by

Funzion.

Sistema 2

Stand by

Funzion.

Stand by

Funzion.

Stand by

Sistema 1

Sistema 2

Sistema 1

Funzionamento

Errore

Sistema 2

Stand by

Lo scambiatore di calore ad acqua PACi NX può essere collegato in cascata con un massimo di 4 gruppi di 8 unit

à, fino a 800 kW.

Il regolatore di cascata PAW-PACR4 opzionale consente di

combinare in cascata fino a quattro gruppi, con ciascun

gruppo contenente da 1 a 8 unit

à, per garantire continuità

in caso di guasti o per fornire supporto nel raggiungere la

temperatura desiderata.

· Massimo 4 gruppi (fino a 8 unit

à per gruppo)

· Rotazione

· Continuità in caso di guasto

· Supporto per raggiungere la temperatura desiderata

· Segnale della modalità di funzionamento

· Segnale di allarme

Esempio: 4 x gruppi.

Capacità massima disponibile per gruppo: 8 x 25 kW = 200 kW.

Capacità massima totale disponibile: 4 x 200 kW = 800 kW.

Gruppo 1

8 unit

à

8 unit

à

8 unit

à

Gruppo 2

Funzionamento

Sensore

temperatura

Gruppo 3

Gruppo 4

8 unit

à
