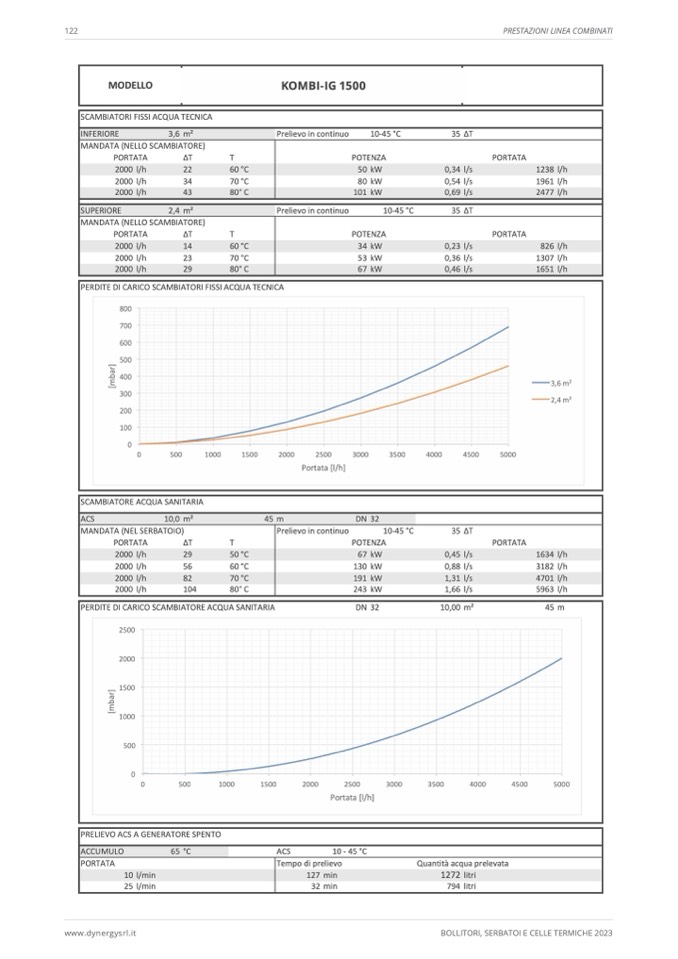

PRESTAZIONI LINEA COMBINATI
MODELLO
SUPERIORE
2,4 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
14
60 °C
2000 l/h
23
70 °C
2000 l/h
29
80° C
GAKMOMABI-1IG5010500
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
3,6 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
22
60 °C
2000 l/h
34
70 °C
2000 l/h
43
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
50 kW
0,34 l/s
1238 l/h
80 kW
0,54 l/s
1961 l/h
101 kW
0,69 l/s
2477 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
34 kW
0,23 l/s
826 l/h
53 kW
0,36 l/s
1307 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
800
700
600
500
400
300
200
100
0
3,6 m2
2,4 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
10,0 m2
45 m
DN 32
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
29
50 °C
2000 l/h
56
60 °C
2000 l/h
82
70 °C
2000 l/h
104
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
67 kW
0,45 l/s
1634 l/h
130 kW
0,88 l/s
3182 l/h
191 kW
1,31 l/s
4701 l/h
243 kW
1,66 l/s
5963 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
DN 32
10,00 m2
45 m
2500
2000
1500
1000
500
0
0
500
1000
1500
2000
2500
3000
Portata [l/h]
3500
4000
4500
5000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
67 kW
0,46 l/s
1651 l/h
Tempo di prelievo
Quantità acqua prelevata
127 min
1272 litri
32 min
794 litri
