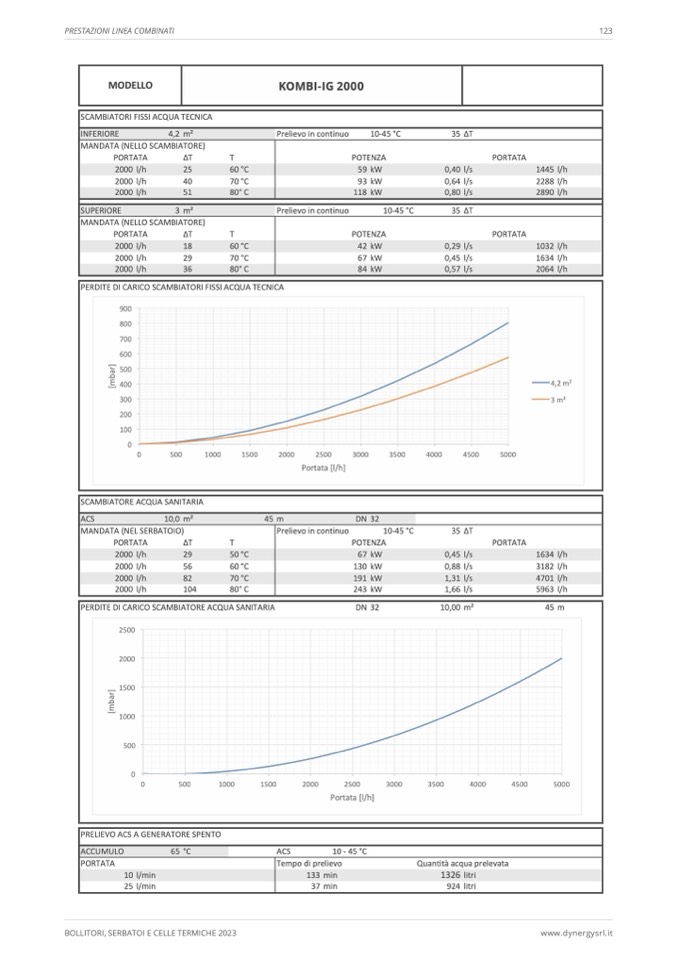

PRESTAZIONI LINEA COMBINATI
123
MODELLO
SUPERIORE
3 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
18
60 °C
2000 l/h
29
70 °C
2000 l/h
36
80° C
KOMBI-IG 2000
GAMMA 2000
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
4,2 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
25
60 °C
2000 l/h
40
70 °C
2000 l/h
51
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
59 kW
0,40 l/s
1445 l/h
93 kW
0,64 l/s
2288 l/h
118 kW
0,80 l/s
2890 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
42 kW
0,29 l/s
1032 l/h
67 kW
0,45 l/s
1634 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
900
800
700
600
500
400
300
200
100
0
4,2 m2
3 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
10,0 m2
45 m
DN 32
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
29
50 °C
2000 l/h
56
60 °C
2000 l/h
82
70 °C
2000 l/h
104
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
67 kW
0,45 l/s
1634 l/h
130 kW
0,88 l/s
3182 l/h
191 kW
1,31 l/s
4701 l/h
243 kW
1,66 l/s
5963 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
DN 32
10,00 m2
45 m
2500
2000
1500
1000
500
0
0
500
1000
1500
2000
2500
3000
Portata [l/h]
3500
4000
4500
5000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
84 kW
0,57 l/s
2064 l/h
Tempo di prelievo
Quantità acqua prelevata
133 min
1326 litri
37 min
924 litri
