134

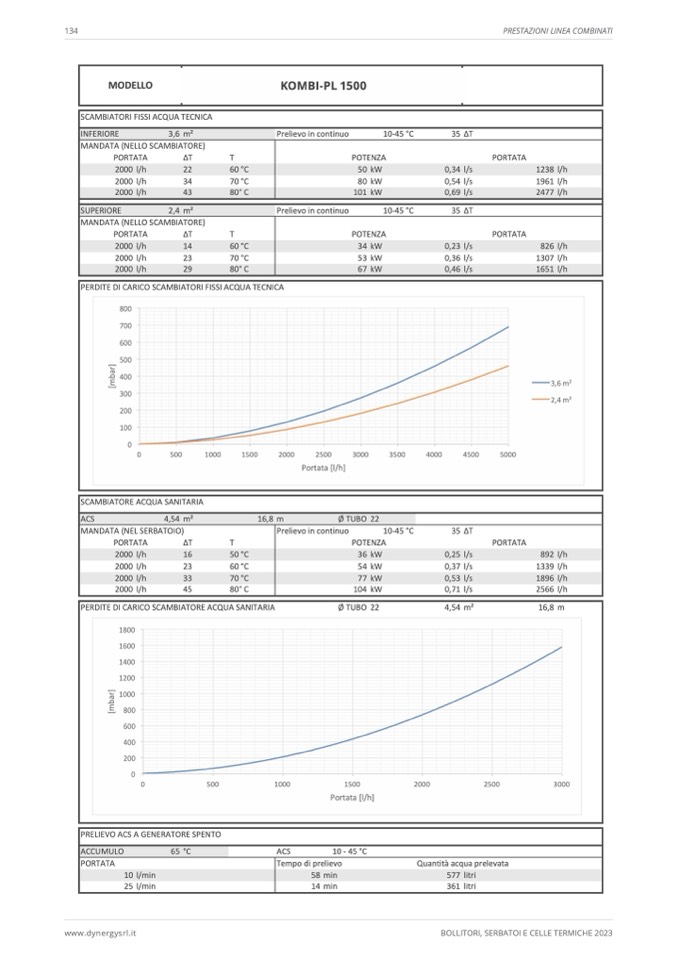

PRESTAZIONI LINEA COMBINATI
MODELLO
SUPERIORE
2,4 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
14
60 °C
2000 l/h
23
70 °C
2000 l/h
29
80° C
KOZEMTABI-P15L001500
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
3,6 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
22
60 °C
2000 l/h
34
70 °C
2000 l/h
43
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
50 kW
0,34 l/s
1238 l/h
80 kW
0,54 l/s
1961 l/h
101 kW
0,69 l/s
2477 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
34 kW
0,23 l/s
826 l/h
53 kW
0,36 l/s
1307 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
800
700
600
500
400
300
200
100
0
3,6 m2
2,4 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
4,54 m2
16,8 m
Ø TUBO 22
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
16
50 °C
2000 l/h
23
60 °C
2000 l/h
33
70 °C
2000 l/h
45
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
36 kW
0,25 l/s
892 l/h
54 kW
0,37 l/s
1339 l/h
77 kW
0,53 l/s
1896 l/h
104 kW
0,71 l/s
2566 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
Ø TUBO 22
4,54 m2
16,8 m
1800
1600
1400
1200
1000
800
600
400
200
0
0
500
1000
1500
2000
Portata [l/h]
2500
3000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
67 kW
0,46 l/s
1651 l/h
Tempo di prelievo
Quantità acqua prelevata
58 min
577 litri
14 min
361 litri
www.dynergysrl.it
BOLLITORI, SERBATOI E CELLE TERMICHE 2023
