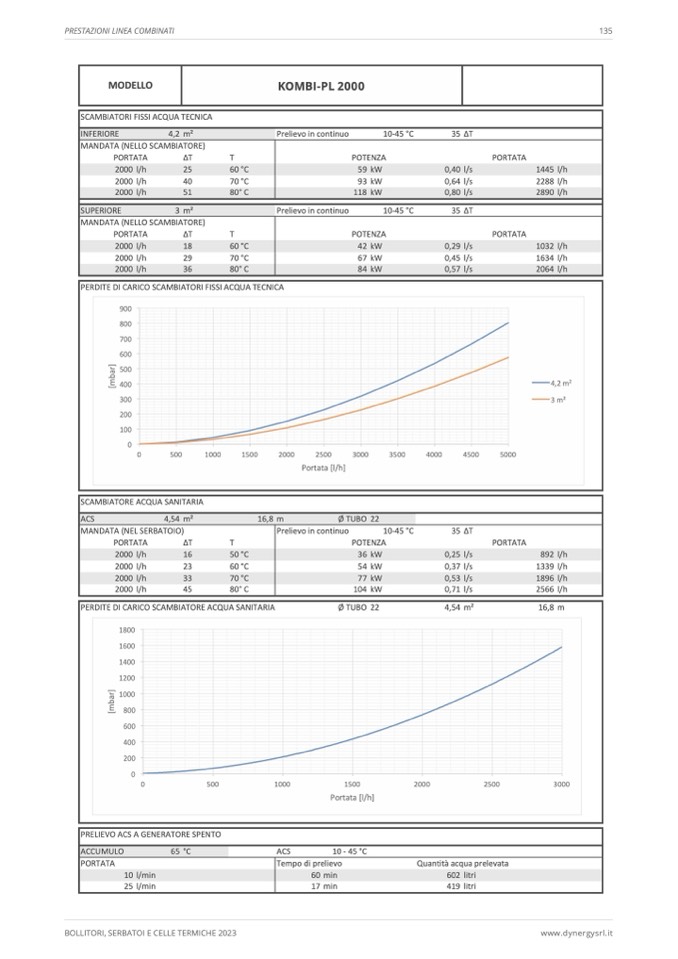

PRESTAZIONI LINEA COMBINATI
135
MODELLO
SUPERIORE
3 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
18
60 °C
2000 l/h
29
70 °C
2000 l/h
36
80° C
KOMBI-PL 2000
ZETA 2000
SCAMBIATORI FISSI ACQUA TECNICA
INFERIORE
4,2 m2
MANDATA (NELLO SCAMBIATORE)
PORTATA
ΔT
T
2000 l/h
25
60 °C
2000 l/h
40
70 °C
2000 l/h
51
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
59 kW
0,40 l/s
1445 l/h
93 kW
0,64 l/s
2288 l/h
118 kW
0,80 l/s
2890 l/h
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
42 kW
0,29 l/s
1032 l/h
67 kW
0,45 l/s
1634 l/h
PERDITE DI CARICO SCAMBIATORI FISSI ACQUA TECNICA
900
800
700
600
500
400
300
200
100
0
4,2 m2
3 m2
0
500
1000
1500
2000
2500
3000
3500
Portata [l/h]
4000
4500
5000
[
m
b
a
r
]
SCAMBIATORE ACQUA SANITARIA
ACS
4,54 m2
16,8 m
Ø TUBO 22
MANDATA (NEL SERBATOIO)
PORTATA
ΔT
T
2000 l/h
16
50 °C
2000 l/h
23
60 °C
2000 l/h
33
70 °C
2000 l/h
45
80° C
Prelievo in continuo
10-45 °C
35 ΔT
POTENZA
PORTATA
36 kW
0,25 l/s
892 l/h
54 kW
0,37 l/s
1339 l/h
77 kW
0,53 l/s
1896 l/h
104 kW
0,71 l/s
2566 l/h
PERDITE DI CARICO SCAMBIATORE ACQUA SANITARIA
Ø TUBO 22
4,54 m2
16,8 m
1800
1600
1400
1200
1000
800
600
400
200
0
0
500
1000
1500
2000
Portata [l/h]
2500
3000
[
m
b
a
r
]
PRELIEVO ACS A GENERATORE SPENTO
ACCUMULO
65 °C
PORTATA
10 l/min
25 l/min
ACS
10 - 45 °C
84 kW
0,57 l/s
2064 l/h
Tempo di prelievo
Quantità acqua prelevata
60 min
602 litri
17 min
419 litri
