ENERGIA SOLARE

SCHEMA IRRAGIAMENTO SOLARE

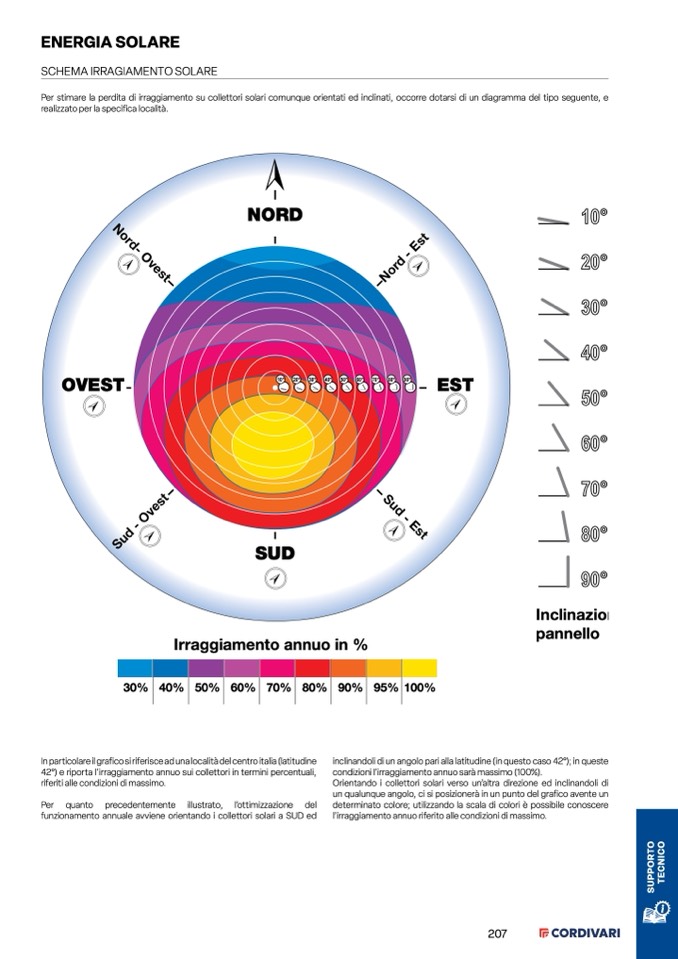

Per stimare la perdita di irraggiamento su collettori solari comunque orientati ed inclinati, occorre dotarsi di un diagramma del tipo seguente, e

realizzato per la specifica località.

NORD

OVEST

10°

20°

30°

40°

50°

60°

70°

80°

90°

EST

SUD

N

o

r

d

-

O

v

e

s

t

S

u

d

-

E

s

t

Sud - Ovest

Irraggiamento annuo in %

30% 40% 50% 60% 70% 80% 90% 95% 100%

10°

20°

30°

40°

50°

60°

70°

80°

90°

Inclinazione

pannello

In particolare il grafico si riferisce ad una località del centro italia (latitudine

42°) e riporta l’irraggiamento annuo sui collettori in termini percentuali,

riferiti alle condizioni di massimo.

Per quanto precedentemente illustrato, l’ottimizzazione del

funzionamento annuale avviene orientando i collettori solari a SUD ed

inclinandoli di un angolo pari alla latitudine (in questo caso 42°); in queste

condizioni l’irraggiamento annuo sarà massimo (100%).

Orientando i collettori solari verso un’altra direzione ed inclinandoli di

un qualunque angolo, ci si posizionerà in un punto del grafico avente un

determinato colore; utilizzando la scala di colori è possibile conoscere

l’irraggiamento annuo riferito alle condizioni di massimo.
