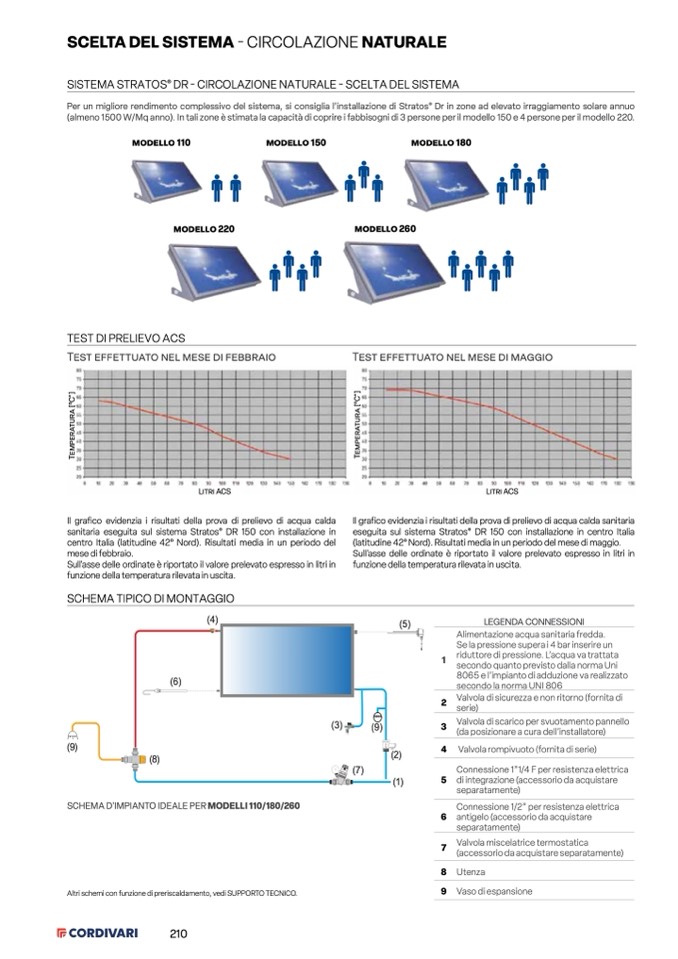

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE
SISTEMA STRATOS
®
DR - CIRCOLAZIONE NATURALE - SCELTA DEL SISTEMA
Per un migliore rendimento complessivo del sistema, si consiglia l’installazione di Stratos
®
Dr in zone ad elevato irraggiamento solare annuo
(almeno 1500 W/Mq anno). In tali zone è stimata la capacità di coprire i fabbisogni di 3 persone per il modello 150 e 4 persone per il modello 220.
modello 110
modello 150
modello 220
TEST DI PRELIEVO ACS
Test effettuato nel mese di febbraio
modello 180
modello 260
Test effettuato nel mese di maggio
Litri ACS
Il grafico evidenzia i risultati della prova di prelievo di acqua calda sanitaria
eseguita sul sistema Stratos
®
DR 150 con installazione in centro Italia
(latitudine 42° Nord). Risultati media in un periodo del mese di maggio.
Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in
funzione della temperatura rilevata in uscita.
Il grafico evidenzia i risultati della prova di prelievo di acqua calda
sanitaria eseguita sul sistema Stratos
®
DR 150 con installazione in
centro Italia (latitudine 42° Nord). Risultati media in un periodo del
mese di febbraio.
Sull'asse delle ordinate è riportato il valore prelevato espresso in litri in
funzione della temperatura rilevata in uscita.
SCHEMA TIPICO DI MONTAGGIO
(9)
HOT
(4)
(6)
(8)
(5)
(2)
(1)
LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda.
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.
210
(3)
(9)
Se la pressione supera i 4 bar inserire un
1
riduttore di pressione. L’acqua va trattata
secondo quanto previsto dalla norma Uni
8065 e l’impianto di adduzione va realizzato
secondo la norma UNI 806
2
Valvola di sicurezza e non ritorno (fornita di
serie)
3
Valvola di scarico per svuotamento pannello
(da posizionare a cura dell’installatore)
4 Valvola rompivuoto (fornita di serie)
Connessione 1”1/4 F per resistenza elettrica
5 di integrazione (accessorio da acquistare
separatamente)
Connessione 1/2” per resistenza elettrica
6 antigelo (accessorio da acquistare
separatamente)
7
Valvola miscelatrice termostatica
(accessorio da acquistare separatamente)
8 Utenza
9 Vaso di espansione
