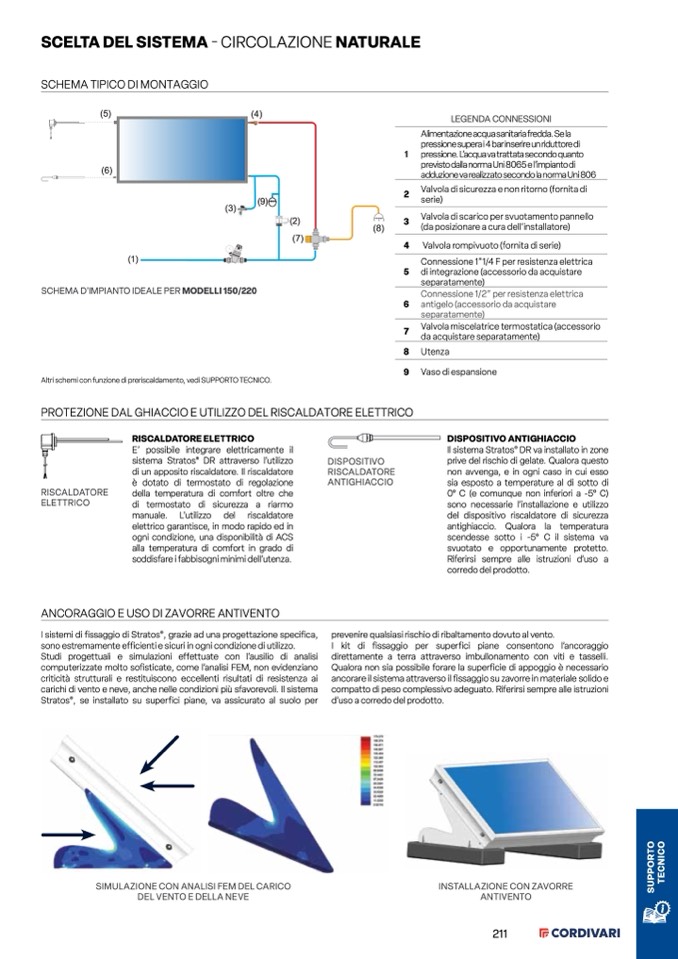

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE
SCHEMA TIPICO DI MONTAGGIO
(5)
(6)
(1)
(4)
LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda. Se la
pressione supera i 4 bar inserire un riduttore di
1 pressione. L’acqua va trattata secondo quanto
previsto dalla norma Uni 8065 e l’impianto di
adduzione va realizzato secondo la norma Uni 806
Valvola di sicurezza e non ritorno (fornita di
serie)
Valvola di scarico per svuotamento pannello
(da posizionare a cura dell’installatore)
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.
RISCALDATORE
ELETTRICO
RISCALDATORE ELETTRICO
E’ possibile integrare elettricamente il
sistema Stratos
®
DR attraverso l’utilizzo
di un apposito riscaldatore. Il riscaldatore
è dotato di termostato di regolazione
della temperatura di comfort oltre che
di termostato di sicurezza a riarmo
manuale. L’utilizzo del riscaldatore
elettrico garantisce, in modo rapido ed in
ogni condizione, una disponibilità di ACS
alla temperatura di comfort in grado di
soddisfare i fabbisogni minimi dell’utenza.
DISPOSITIVO
RISCALDATORE
ANTIGHIACCIO
DISPOSITIVO ANTIGHIACCIO
Il sistema Stratos
®
DR va installato in zone
prive del rischio di gelate. Qualora questo
non avvenga, e in ogni caso in cui esso
sia esposto a temperature al di sotto di
0° C (e comunque non inferiori a -5° C)
sono necessarie l’installazione e utilizzo
del dispositivo riscaldatore di sicurezza
antighiaccio. Qualora la temperatura
scendesse sotto i -5° C il sistema va
svuotato e opportunamente protetto.
Riferirsi sempre alle istruzioni d’uso a
corredo del prodotto.
ANCORAGGIO E USO DI ZAVORRE ANTIVENTO
I sistemi di fissaggio di Stratos
®
, grazie ad una progettazione specifica,
sono estremamente efficienti e sicuri in ogni condizione di utilizzo.
Studi progettuali e simulazioni effettuate con l’ausilio di analisi
computerizzate molto sofisticate, come l’analisi FEM, non evidenziano
criticità strutturali e restituiscono eccellenti risultati di resistenza ai
carichi di vento e neve, anche nelle condizioni più sfavorevoli. Il sistema
Stratos
®
, se installato su superfici piane, va assicurato al suolo per
prevenire qualsiasi rischio di ribaltamento dovuto al vento.
I kit di fissaggio per superfici piane consentono l’ancoraggio
direttamente a terra attraverso imbullonamento con viti e tasselli.
Qualora non sia possibile forare la superficie di appoggio è necessario
ancorare il sistema attraverso il fissaggio su zavorre in materiale solido e
compatto di peso complessivo adeguato. Riferirsi sempre alle istruzioni
d’uso a corredo del prodotto.
SIMULAZIONE CON ANALISI FEM DEL CARICO
DEL VENTO E DELLA NEVE
INSTALLAZIONE CON ZAVORRE
ANTIVENTO
(3)
(9)
(2)
(8)
3
(7)
HOT
9 Vaso di espansione
PROTEZIONE DAL GHIACCIO E UTILIZZO DEL RISCALDATORE ELETTRICO
SCHEMA D'IMPIANTO IDEALE PER MODELLI 150/220
4 Valvola rompivuoto (fornita di serie)
Connessione 1”1/4 F per resistenza elettrica
5 di integrazione (accessorio da acquistare
separatamente)
Connessione 1/2” per resistenza elettrica
6 antigelo (accessorio da acquistare
separatamente)
Valvola miscelatrice termostatica (accessorio
da acquistare separatamente)
8 Utenza
2
7
