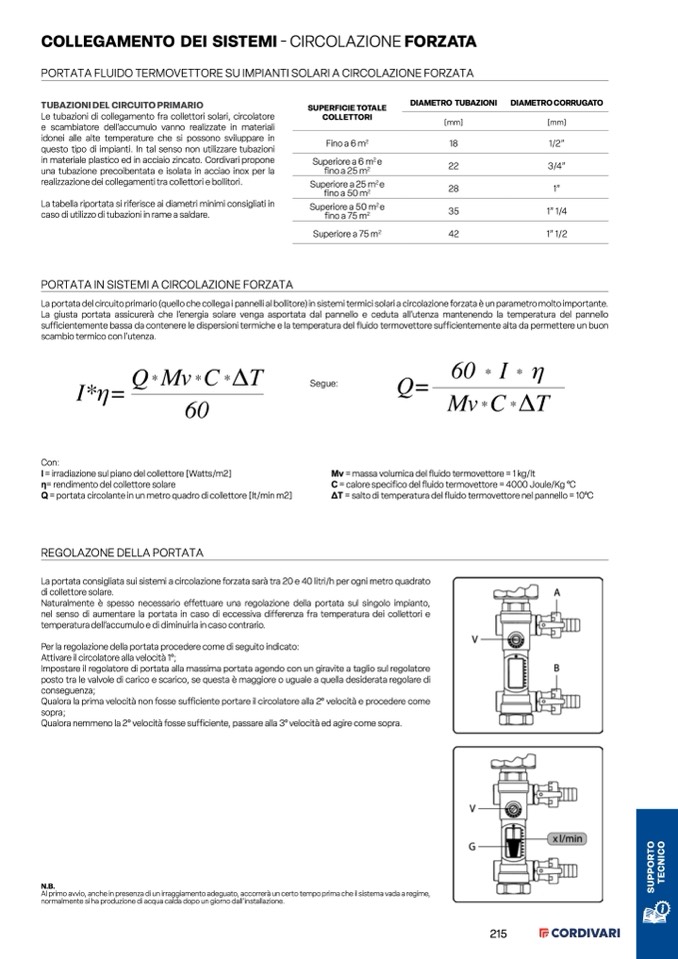

COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE FORZATA
PORTATA FLUIDO TERMOVETTORE SU IMPIANTI SOLARI A CIRCOLAZIONE FORZATA
TUBAZIONI DEL CIRCUITO PRIMARIO
Le tubazioni di collegamento fra collettori solari, circolatore
e scambiatore dell’accumulo vanno realizzate in materiali
idonei alle alte temperature che si possono sviluppare in
questo tipo di impianti. In tal senso non utilizzare tubazioni
in materiale plastico ed in acciaio zincato. Cordivari propone
una tubazione precoibentata e isolata in acciao inox per la
realizzazione dei collegamenti tra collettori e bollitori.
La tabella riportata si riferisce ai diametri minimi consigliati in
caso di utilizzo di tubazioni in rame a saldare.
PORTATA IN SISTEMI A CIRCOLAZIONE FORZATA
SUPERFICIE TOTALE
COLLETTORI
Fino a 6 m
2
Superiore a 6 m
2
e
fino a 25 m
2
Superiore a 25 m
2
e
fino a 50 m
2
Superiore a 50 m
2
e
fino a 75 m
2
Superiore a 75 m
2
DIAMETRO TUBAZIONI
[mm]
18
22
28
DIAMETRO CORRUGATO
[mm]
1/2”
3/4”
1”
35
1”1/4
42
1” 1/2
La portata del circuito primario (quello che collega i pannelli al bollitore) in sistemi termici solari a circolazione forzata è un parametro molto importante.
La giusta portata assicurerà che l’energia solare venga asportata dal pannello e ceduta all’utenza mantenendo la temperatura del pannello
sufficientemente bassa da contenere le dispersioni termiche e la temperatura del fluido termovettore sufficientemente alta da permettere un buon
scambio termico con l’utenza.
Segue:
Mv = massa volumica del fluido termovettore = 1 kg/lt
C = calore specifico del fluido termovettore = 4000 Joule/Kg °C
ΔT = salto di temperatura del fluido termovettore nel pannello = 10°C
Con:
I = irradiazione sul piano del collettore [Watts/m2]
η= rendimento del collettore solare
Q = portata circolante in un metro quadro di collettore [lt/min m2]
REGOLAZONE DELLA PORTATA
La portata consigliata sui sistemi a circolazione forzata sarà tra 20 e 40 litri/h per ogni metro quadrato
di collettore solare.
Naturalmente è spesso necessario effettuare una regolazione della portata sul singolo impianto,
nel senso di aumentare la portata in caso di eccessiva differenza fra temperatura dei collettori e
temperatura dell’accumulo e di diminuirla in caso contrario.
Per la regolazione della portata procedere come di seguito indicato:
Attivare il circolatore alla velocità 1°;
Impostare il regolatore di portata alla massima portata agendo con un giravite a taglio sul regolatore
posto tra le valvole di carico e scarico, se questa è maggiore o uguale a quella desiderata regolare di
conseguenza;
Qualora la prima velocità non fosse sufficiente portare il circolatore alla 2° velocità e procedere come
sopra;
Qualora nemmeno la 2° velocità fosse sufficiente, passare alla 3° velocità ed agire come sopra.
N.B.
Al primo avvio, anche in presenza di un irraggiamento adeguato, accorrerà un certo tempo prima che il sistema vada a regime,
normalmente si ha produzione di acqua calda dopo un giorno dall’installazione.
