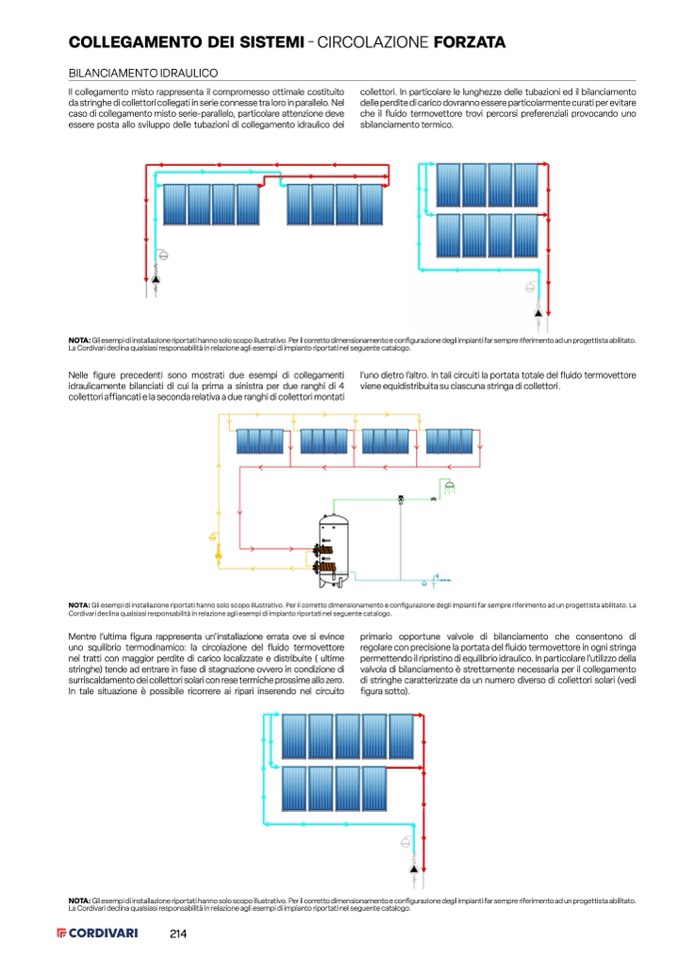

COLLEGAMENTO DEI SISTEMI - CIRCOLAZIONE FORZATA
BILANCIAMENTO IDRAULICO
Il collegamento misto rappresenta il compromesso ottimale costituito
da stringhe di collettori collegati in serie connesse tra loro in parallelo. Nel
caso di collegamento misto serie-parallelo, particolare attenzione deve
essere posta allo sviluppo delle tubazioni di collegamento idraulico dei
collettori. In particolare le lunghezze delle tubazioni ed il bilanciamento
delle perdite di carico dovranno essere particolarmente curati per evitare
che il fluido termovettore trovi percorsi preferenziali provocando uno
sbilanciamento termico.
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato.
La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
Nelle figure precedenti sono mostrati due esempi di collegamenti
l’uno dietro l’altro. In tali circuiti la portata totale del fluido termovettore
idraulicamente bilanciati di cui la prima a sinistra per due ranghi di 4
viene equidistribuita su ciascuna stringa di collettori.
collettori affiancati e la seconda relativa a due ranghi di collettori montati
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato. La
Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
Mentre l’ultima figura rappresenta un’installazione errata ove si evince
uno squilibrio termodinamico: la circolazione del fluido termovettore
nei tratti con maggior perdite di carico localizzate e distribuite ( ultime
stringhe) tende ad entrare in fase di stagnazione ovvero in condizione di
surriscaldamento dei collettori solari con rese termiche prossime allo zero.
In tale situazione è possibile ricorrere ai ripari inserendo nel circuito
primario opportune valvole di bilanciamento che consentono di
regolare con precisione la portata del fluido termovettore in ogni stringa
permettendo il ripristino di equilibrio idraulico. In particolare l’utilizzo della
valvola di bilanciamento è strettamente necessaria per il collegamento
di stringhe caratterizzate da un numero diverso di collettori solari (vedi
figura sotto).
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato.
La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
