ESEMPI DI IMPIANTO

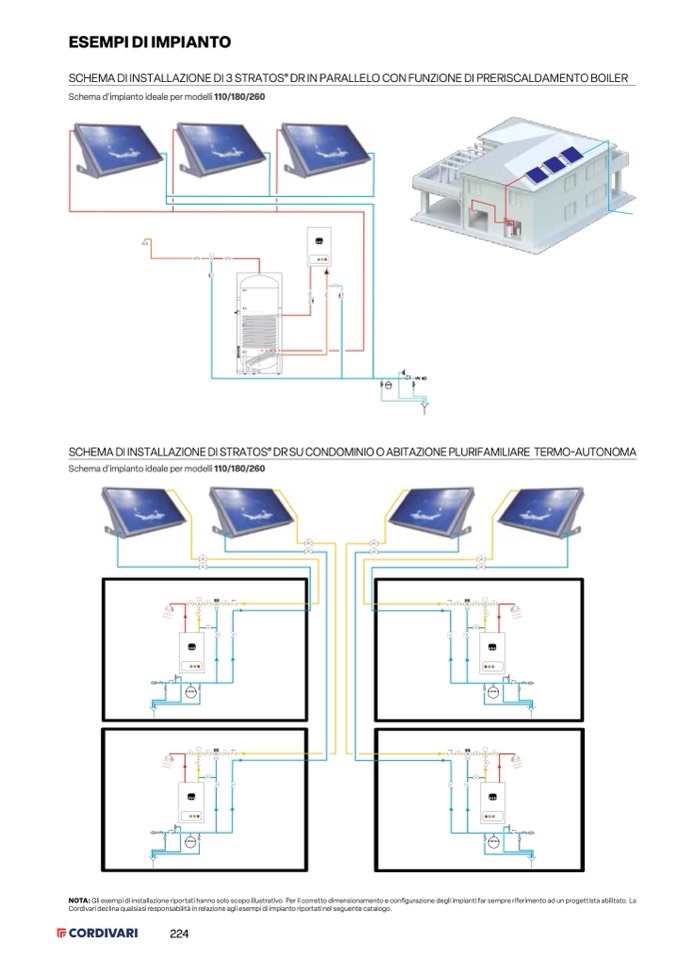

SCHEMA DI INSTALLAZIONE DI 3 STRATOS

®

DR IN PARALLELO CON FUNZIONE DI PRERISCALDAMENTO BOILER

Schema d'impianto ideale per modelli 110/180/260

SCHEMA DI INSTALLAZIONE DI STRATOS

®

DR SU CONDOMINIO O ABITAZIONE PLURIFAMILIARE TERMO-AUTONOMA

Schema d'impianto ideale per modelli 110/180/260

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e con

figurazione degli impianti far sempre riferimento ad un progettista abilitato. La

Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.

224
