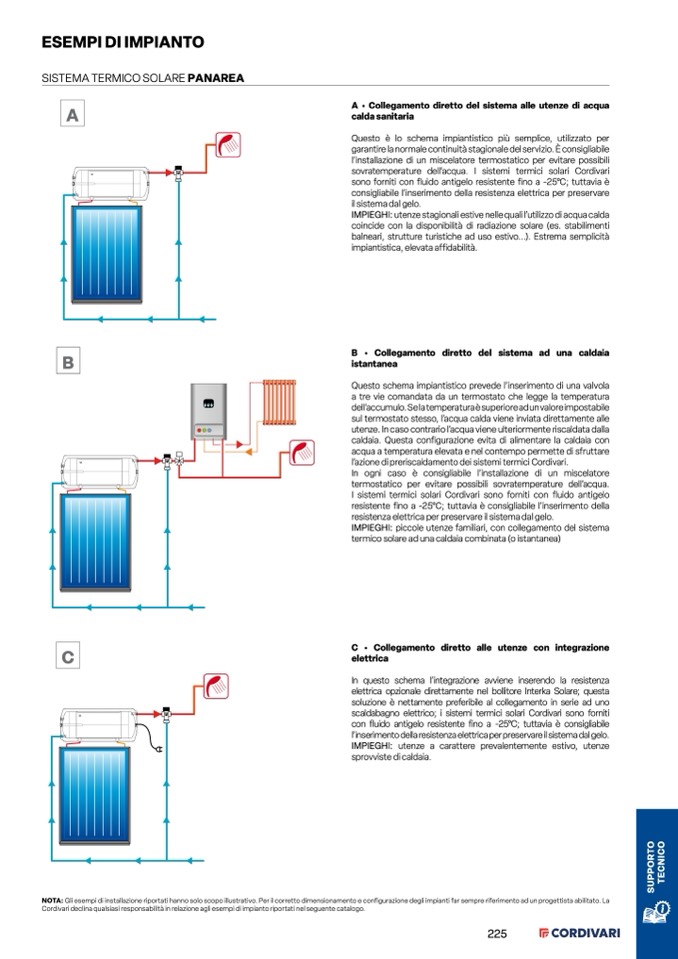

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE PANAREA

A

A • Collegamento diretto del sistema alle utenze di acqua

calda sanitaria

Questo è lo schema impiantistico più semplice, utilizzato per

garantire la normale continuità stagionale del servizio. È consigliabile

l’installazione di un miscelatore termostatico per evitare possibili

sovratemperature dell’acqua. I sistemi termici solari Cordivari

sono forniti con fluido antigelo resistente fino a -25°C; tuttavia è

consigliabile l’inserimento della resistenza elettrica per preservare

il sistema dal gelo.

IMPIEGHI: utenze stagionali estive nelle quali l’utilizzo di acqua calda

coincide con la disponibilità di radiazione solare (es. stabilimenti

balneari, strutture turistiche ad uso estivo...). Estrema semplicità

impiantistica, elevata affidabilità.

B • Collegamento diretto del sistema ad una caldaia

istantanea

Questo schema impiantistico prevede l’inserimento di una valvola

a tre vie comandata da un termostato che legge la temperatura

dell’accumulo. Se la temperatura è superiore ad un valore impostabile

sul termostato stesso, l’acqua calda viene inviata direttamente alle

utenze. In caso contrario l’acqua viene ulteriormente riscaldata dalla

caldaia. Questa configurazione evita di alimentare la caldaia con

acqua a temperatura elevata e nel contempo permette di sfruttare

l’azione di preriscaldamento dei sistemi termici Cordivari.

In ogni caso è consigliabile l’installazione di un miscelatore

termostatico per evitare possibili sovratemperature dell’acqua.

I sistemi termici solari Cordivari sono forniti con fluido antigelo

resistente fino a -25°C; tuttavia è consigliabile l’inserimento della

resistenza elettrica per preservare il sistema dal gelo.

IMPIEGHI: piccole utenze familiari, con collegamento del sistema

termico solare ad una caldaia combinata (o istantanea)

C • Collegamento diretto alle utenze con integrazione

elettrica

In questo schema l’integrazione avviene inserendo la resistenza

elettrica opzionale direttamente nel bollitore Interka Solare; questa

soluzione è nettamente preferibile al collegamento in serie ad uno

scaldabagno elettrico; i sistemi termici solari Cordivari sono forniti

con fluido antigelo resistente fino a -25°C; tuttavia è consigliabile

l’inserimento della resistenza elettrica per preservare il sistema dal gelo.

IMPIEGHI: utenze a carattere prevalentemente estivo, utenze

sprovviste di caldaia.

B

C

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista abilitato. La

Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
