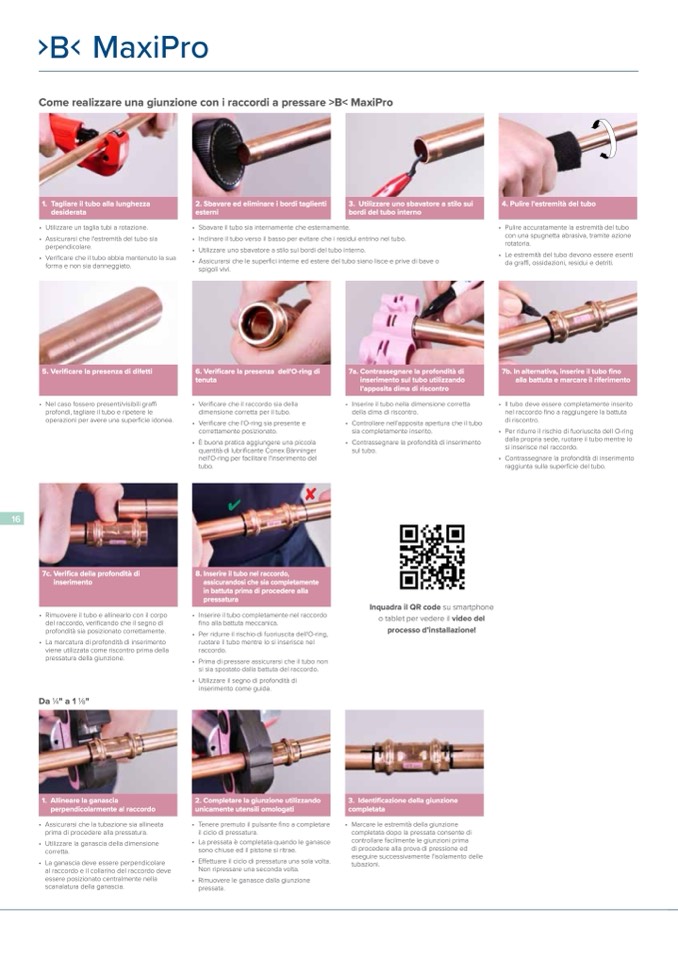

Come realizzare una giunzione con i raccordi a pressare >B< MaxiPro
1. Tagliare il tubo alla lunghezza
desiderata
• Utilizzare un taglia tubi a rotazione.
• Assicurarsi che l'estremità del tubo sia
perpendicolare.
• Verificare che il tubo abbia mantenuto la sua
forma e non sia danneggiato.
5. Verificare la presenza di difetti
• Nel caso fossero presenti/visibili graffi
profondi, tagliare il tubo e ripetere le
operazioni per avere una superficie idonea.
• Sbavare il tubo sia internamente che esternamente.
• Inclinare il tubo verso il basso per evitare che i residui entrino nel tubo.
• Utilizzare uno sbavatore a stilo sui bordi del tubo interno.
• Assicurarsi che le superfici interne ed estere del tubo siano lisce e prive di bave o
spigoli vivi.
4. Pulire l'estremità del tubo
• Pulire accuratamente la estremit
à del tubo
con una spugnetta abrasiva, tramite azione
rotatoria.
• Le estremità del tubo devono essere esenti
da graffi, ossidazioni, residui e detriti.
• Il tubo deve essere completamente inserito
nel raccordo fino a raggiungere la battuta
di riscontro.
• Per ridurre il rischio di fuoriuscita dell O-ring
dalla propria sede, ruotare il tubo mentre lo
si inserisce nel raccordo.
• Contrassegnare la profondit
à di inserimento
raggiunta sulla superficie del tubo.
7c. Verifica della profondit
à di
inserimento
• Rimuovere il tubo e allinearlo con il corpo
del raccordo, verificando che il segno di
profondità sia posizionato correttamente.
• La marcatura di profondit
à di inserimento
viene utilizzata come riscontro prima della
pressatura della giunzione.
Da 1/4" a 1 1/8"
• Assicurarsi che la tubazione sia allineata
prima di procedere alla pressatura.
• Utilizzare la ganascia della dimensione
corretta.
• La ganascia deve essere perpendicolare
al raccordo e il collarino del raccordo deve
essere posizionato centralmente nella
scanalatura della ganascia.
• Inserire il tubo completamente nel raccordo
fino alla battuta meccanica.
• Per ridurre il rischio di fuoriuscita dell'O-ring,
ruotare il tubo mentre lo si inserisce nel
raccordo.
• Prima di pressare assicurarsi che il tubo non
si sia spostato dalla battuta del raccordo.
• Utilizzare il segno di profondit
à di
inserimento come guida.
• Tenere premuto il pulsante fino a completare
il ciclo di pressatura.
• La pressata
è completata quando le ganasce
sono chiuse ed il pistone si ritrae.
• Effettuare il ciclo di pressatura una sola volta.
Non ripressare una seconda volta.
• Rimuovere le ganasce dalla giunzione
pressata.
Inquadra il QR code su smartphone
o tablet per vedere il video del
processo d’installazione!
• Marcare le estremit
à della giunzione
completata dopo la pressata consente di
controllare facilmente le giunzioni prima
di procedere alla prova di pressione ed
eseguire successivamente l'isolamento delle
tubazioni.
1. Allineare la ganascia
perpendicolarmente al raccordo
2. Sbavare ed eliminare i bordi taglienti
esterni
6. Veri
ficare la presenza dell'O-ring di
tenuta
• Verificare che il raccordo sia della
dimensione corretta per il tubo.
• Verificare che l'O-ring sia presente e
correttamente posizionato.
•
È buona pratica aggiungere una piccola
quantità di lubrificante Conex Bänninger
nell'O-ring per facilitare l'inserimento del
tubo.
• Inserire il tubo nella dimensione corretta
della dima di riscontro.
• Controllare nell'apposita apertura che il tubo
sia completamente inserito.
• Contrassegnare la profondit
à di inserimento
sul tubo.
16
8. Inserire il tubo nel raccordo,
assicurandosi che sia completamente
in battuta prima di procedere alla
pressatura
2. Completare la giunzione utilizzando
unicamente utensili omologati
3. Utilizzare uno sbavatore a stilo sui
bordi del tubo interno
7a. Contrassegnare la profondit
à di
inserimento sul tubo utilizzando
l'apposita dima di riscontro
3. Identificazione della giunzione
completata
7b. In alternativa, inserire il tubo
fino
alla battuta e marcare il riferimento
