1 3/8" e 1 5/8"
1. Inserire l'anello di pressatura
• Selezionare l'anello di pressatura
di dimensioni appropriate, aprirlo e
posizionarlo sul collarino del raccordo.
• Chiudere completamente l'anello di
pressatura.
2. Innestare l'attuatore
• Inserire l'attuatore nella macchina
pressatrice, aprire l'attuatore e
posizionarlo nell'apertura dell'anello di
pressatura.
• Verificare che no ci siano stati eventuali
movimenti del tubo prima della
pressatura.
• Tenere premuto il pulsante fino a
completare il ciclo di pressatura.
• L'utensile si arresta automaticamente al
termine del ciclo.
IMPORTANTE: la giunzione
è ultimata
dopo un ciclo completo. NON pressare
alcun raccordo più di una volta.

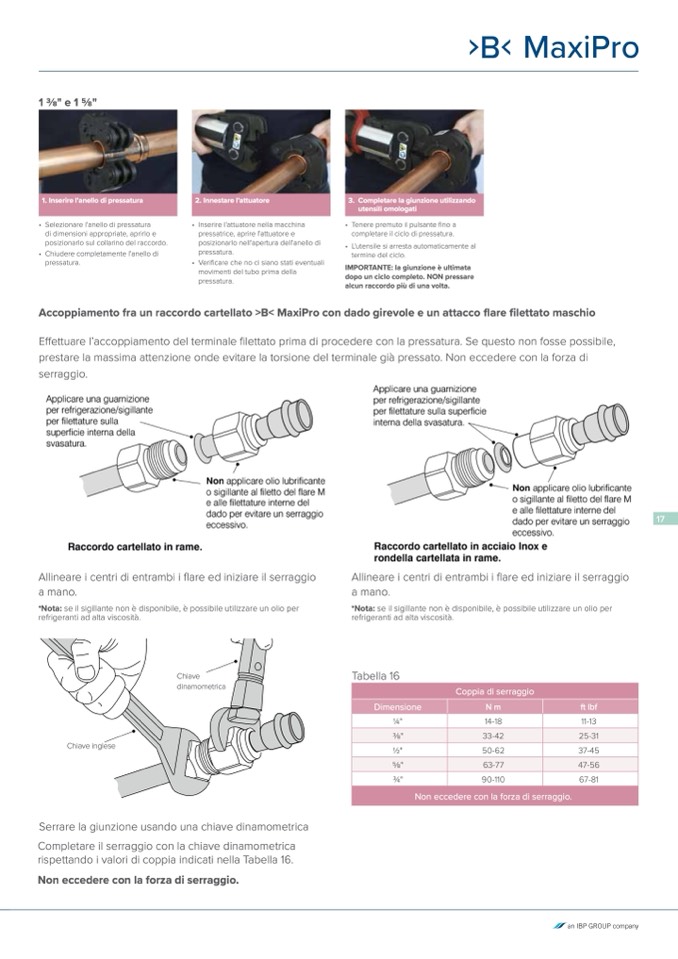

Accoppiamento fra un raccordo cartellato >B< MaxiPro con dado girevole e un attacco flare filettato maschio
Effettuare l’accoppiamento del terminale filettato prima di procedere con la pressatura. Se questo non fosse possibile,
prestare la massima attenzione onde evitare la torsione del terminale gi
à pressato. Non eccedere con la forza di
serraggio.
Allineare i centri di entrambi i flare ed iniziare il serraggio
a mano.
*Nota: se il sigillante non è disponibile, è possibile utilizzare un olio per
refrigeranti ad alta viscosit
à.
Allineare i centri di entrambi i flare ed iniziare il serraggio
a mano.
*Nota: se il sigillante non
è disponibile, è possibile utilizzare un olio per
refrigeranti ad alta viscosità.
17
Tabella 16
1/4"
1/2"
3/4"
14-18
50-62
90-110
11-13
37-45
67-81
Coppia di serraggio
Dimensione
Nm
ft lbf
3/8"
33-42
25-31
Chiave inglese
Chiave
dinamometrica
wrench
3. Completare la giunzione utilizzando
utensili omologati
Torque
Spanner
5/8"
63-77
47-56
Tighten joint using torque wrench.
Serrare la giunzione usando una chiave dinamometrica
Completare il serraggio con la chiave dinamometrica
rispettando i valori di coppia indicati nella Tabella 16.
Non eccedere con la forza di serraggio.
Non eccedere con la forza di serraggio.
