Valvola motorizzata a 3 vie a sfera per aCs (in alternativa alla VZC162)

codice

Descrizione

coll.

006371

CDM012 – M – PN10 – IP20 – 230 V

1”

DYb1/031

Valvola motorizzata a 3 vie a sfera per ACS

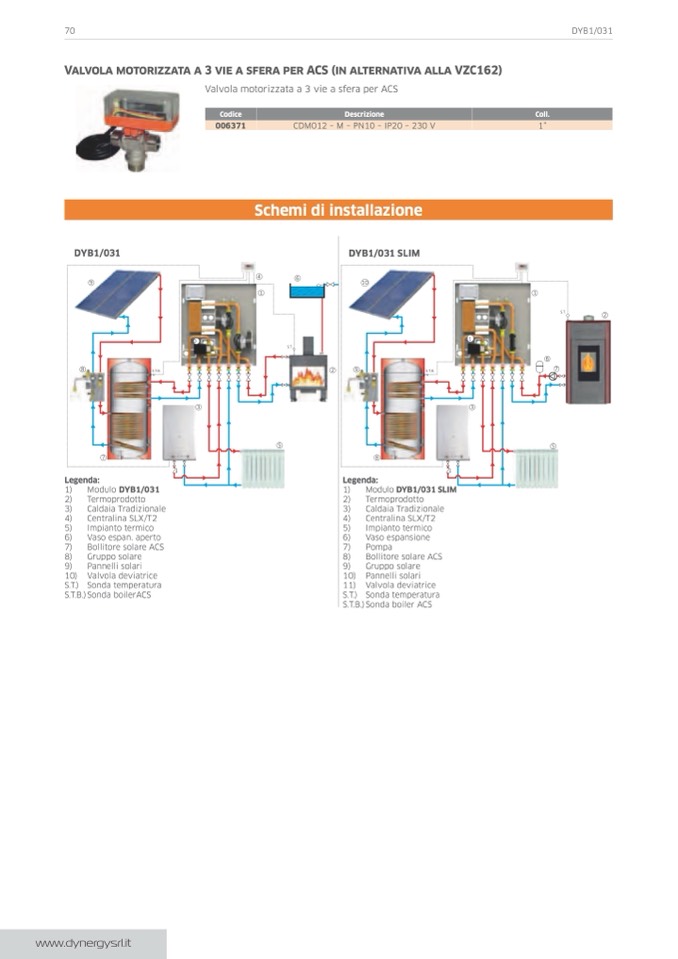

schemi di installazione

DYb1/031 slim

4

9

10

6

1

1

11

S.T.

6

2

10

S.T.

8

S.T.B.

2

9

S.T.B.

7

2

3

3

5

5

7

8

legenda:

legenda:

1)

Modulo DYb1/031

2)

Termoprodotto

3)

Caldaia Tradizionale

4)

Centralina SLX/T2

5)

Impianto termico

6)

Vaso espan. aperto

7)

Bollitore solare ACS

8)

Gruppo solare

9)

Pannelli solari

10) Valvola deviatrice

S.T.) Sonda temperatura

S.T.B.)Sonda boilerACS

1)

Modulo DYb1/031 slim

2)

Termoprodotto

3)

Caldaia Tradizionale

4)

Centralina SLX/T2

5)

Impianto termico

6)

Vaso espansione

7)

Pompa

8)

Bollitore solare ACS

9)

Gruppo solare

10) Pannelli solari

11) Valvola deviatrice

S.T.) Sonda temperatura

S.T.B.)Sonda boiler ACS
