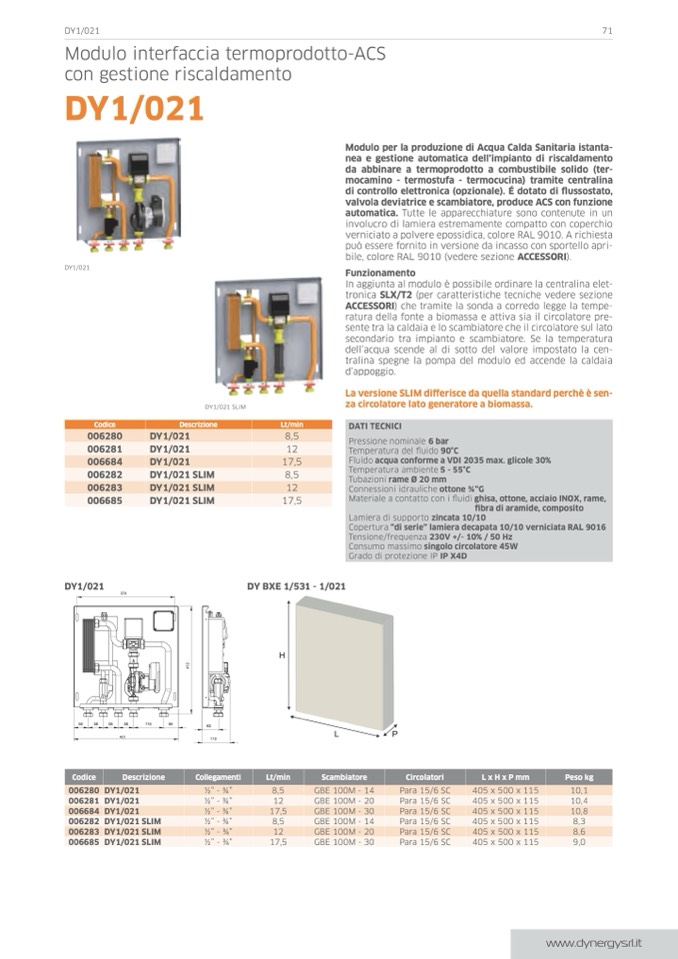

DY1/021

71

Modulo interfaccia termoprodotto-ACS

con gestione riscaldamento

DY1/021

DY1/021

modulo per la produzione di acqua Calda sanitaria istanta-

nea e gestione automatica dell’impianto di riscaldamento

da abbinare a termoprodotto a combustibile solido (ter-

mocamino - termostufa - termocucina) tramite centralina

di controllo elettronica (opzionale). É dotato di flussostato,

valvola deviatrice e scambiatore, produce aCs con funzione

automatica. Tutte le apparecchiature sono contenute in un

involucro di lamiera estremamente compatto con coperchio

verniciato a polvere epossidica, colore RAL 9010. A richiesta

può essere fornito in versione da incasso con sportello apri-

bile, colore RAL 9010 (vedere sezione accessori).

Funzionamento

In aggiunta al modulo è possibile ordinare la centralina elet-

tronica slX/t2 (per caratteristiche tecniche vedere sezione

accessori) che tramite la sonda a corredo legge la tempe-

ratura della fonte a biomassa e attiva sia il circolatore pre-

sente tra la caldaia e lo scambiatore che il circolatore sul lato

secondario tra impianto e scambiatore. Se la temperatura

dell’acqua scende al di sotto del valore impostato la cen-

tralina spegne la pompa del modulo ed accende la caldaia

d’appoggio.

la versione slim differisce da quella standard perchè è sen-

za circolatore lato generatore a biomassa.

Dati tecnici

Pressione nominale 6 bar

Temperatura del fluido 90°c

Fluido acqua conforme a VDi 2035 max. glicole 30%

Temperatura ambiente 5 - 55°C

Tubazioni rame Ø 20 mm

Connessioni idrauliche ottone 3⁄4”G

Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,

fibra di aramide, composito

Lamiera di supporto zincata 10/10

Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016

Tensione/frequenza 230V +/- 10% / 50 Hz

Consumo massimo singolo circolatore 45w

Grado di protezione IP ip X4D

DY1/021

374

DY bXe 1/531 - 1/021

H

codice

DY1/021 SLIM

Descrizione

lt/min

DY1/021

8,5

DY1/021

12

DY1/021

17,5

DY1/021 slim

8,5

DY1/021 slim

12

DY1/021 slim

17,5

006280

006281

006684

006282

006283

006685

4

1

2

56

58

58

58

401

116

56

63

110

collegamenti

1⁄2” - 3⁄4”

1⁄2” - 3⁄4”

1⁄2” - 3⁄4”

1⁄2” - 3⁄4”

1⁄2” - 3⁄4”

1⁄2” - 3⁄4”

codice

Descrizione

006280 DY1/021

006281 DY1/021

006684 DY1/021

006282 DY1/021 slim

006283 DY1/021 slim

006685 DY1/021 slim

lt/min

scambiatore

8,5

GBE 100M - 14

12

GBE 100M - 20

17,5

GBE 100M - 30

8,5

GBE 100M - 14

12

GBE 100M - 20

17,5

GBE 100M - 30

circolatori

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

l x h x p mm

405 x 500 x 115

405 x 500 x 115

405 x 500 x 115

405 x 500 x 115

405 x 500 x 115

405 x 500 x 115

Peso kg

10,1

10,4

10,8

8,3

8,6

9,0

L

P
