Dy1/051 - C

79

DY1/051

DY1/051 slim

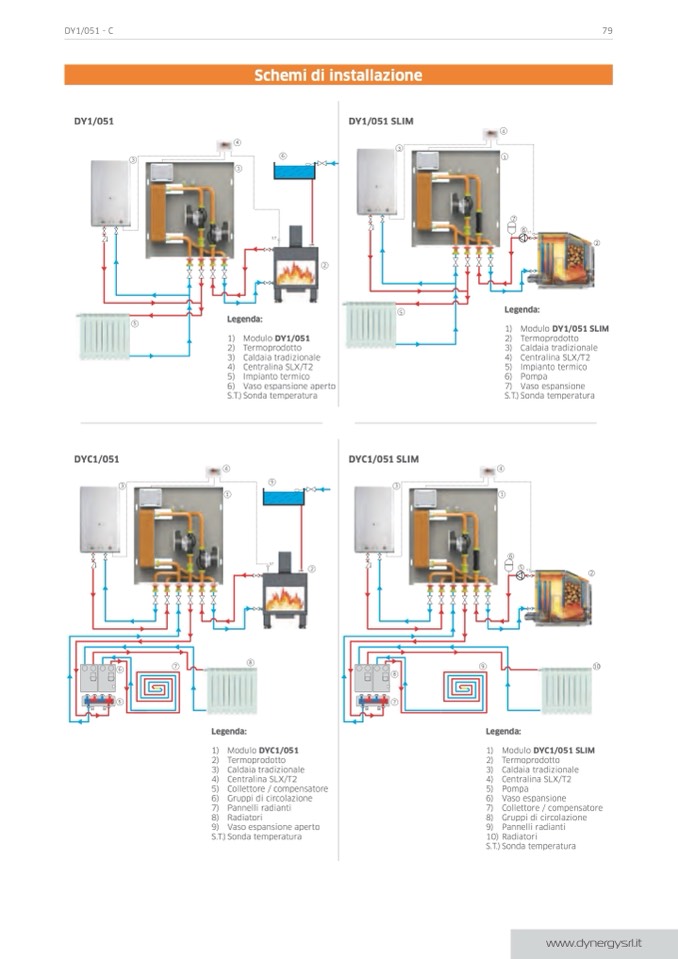

schemi di installazione

4

3

4

1

3

6

1

S.T.

7

6

S.T.

legenda:

2

2

5

legenda:

5

DYc1/051 slim

1)

2)

3)

4)

5)

6)

7)

S.T.)

Modulo DY1/051 slim

Termoprodotto

Caldaia tradizionale

Centralina SLX/T2

Impianto termico

Pompa

Vaso espansione

Sonda temperatura

1) Modulo DY1/051

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Impianto termico

6) Vaso espansione aperto

S.T.) Sonda temperatura

DYc1/051

4

4

9

3

3

1

1

6

S.T.

5

S.T.

2

2

6

8

7

9

10

8

5

7

legenda:

legenda:

1) Modulo DYc1/051

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Collettore / compensatore

6) Gruppi di circolazione

7) Pannelli radianti

8) Radiatori

9) Vaso espansione aperto

S.T.) Sonda temperatura

1) Modulo DYc1/051 slim

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Pompa

6) Vaso espansione

7) Collettore / compensatore

8) Gruppi di circolazione

9) Pannelli radianti

10) Radiatori

S.T.) Sonda temperatura
