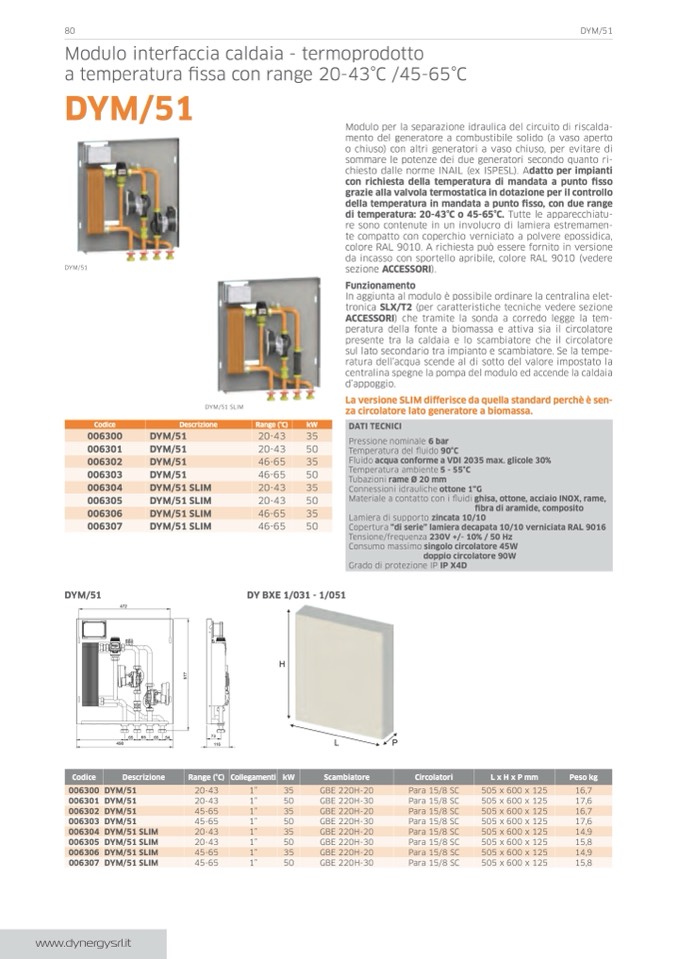

80
DYM/51
Modulo interfaccia caldaia - termoprodotto
a temperatura fissa con range 20-43°C /45-65°C
DYm/51
DYM/51
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aperto
o chiuso) con altri generatori a vaso chiuso, per evitare di
sommare le potenze dei due generatori secondo quanto ri-
chiesto dalle norme INAIL (ex ISPESL). Adatto per impianti
con richiesta della temperatura di mandata a punto fisso
grazie alla valvola termostatica in dotazione per il controllo
della temperatura in mandata a punto fisso, con due range
di temperatura: 20-43°C o 45-65°C. Tutte le apparecchiatu-
re sono contenute in un involucro di lamiera estremamen-
te compatto con coperchio verniciato a polvere epossidica,
colore RAL 9010. A richiesta può essere fornito in versione
da incasso con sportello apribile, colore RAL 9010 (vedere
sezione accessori).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica slX/t2 (per caratteristiche tecniche vedere sezione
accessori) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
la versione slim differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
Dati tecnici
Pressione nominale 6 bar
Temperatura del fluido 90°c
Fluido acqua conforme a VDi 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 1”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45w
DYm/51
codice
Descrizione
range (°c) collegamenti kW
20-43
1”
35
20-43
1”
50
45-65
1”
35
45-65
1”
50
20-43
1”
35
20-43
1”
50
45-65
1”
35
45-65
1”
50
scambiatore
GBE 220H-20
GBE 220H-30
GBE 220H-20
GBE 220H-30
GBE 220H-20
GBE 220H-30
GBE 220H-20
GBE 220H-30
circolatori
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
l x h x p mm
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
505 x 600 x 125
Peso kg
16,7
17,6
16,7
17,6
14,9
15,8
14,9
15,8
codice
Descrizione
range (°c)
kW
20-43
35
20-43
50
46-65
35
46-65
50
20-43
35
20-43
50
46-65
35
46-65
50
DY bXe 1/031 - 1/051
H
006300
DYm/51
006301
DYm/51
006302
DYm/51
006303
DYm/51
006304
DYm/51 slim
006305
DYm/51 slim
006306
DYm/51 slim
006307
DYm/51 slim
006300 DYm/51
006301 DYm/51
006302 DYm/51
006303 DYm/51
006304 DYm/51 slim
006305 DYm/51 slim
006306 DYm/51 slim
006307 DYm/51 slim
472
DYM/51 SLIM
5
7
7
65
65
65 54
73
498
116
L
P
doppio circolatore 90w
Grado di protezione IP ip X4D
