DYz2M/51

85

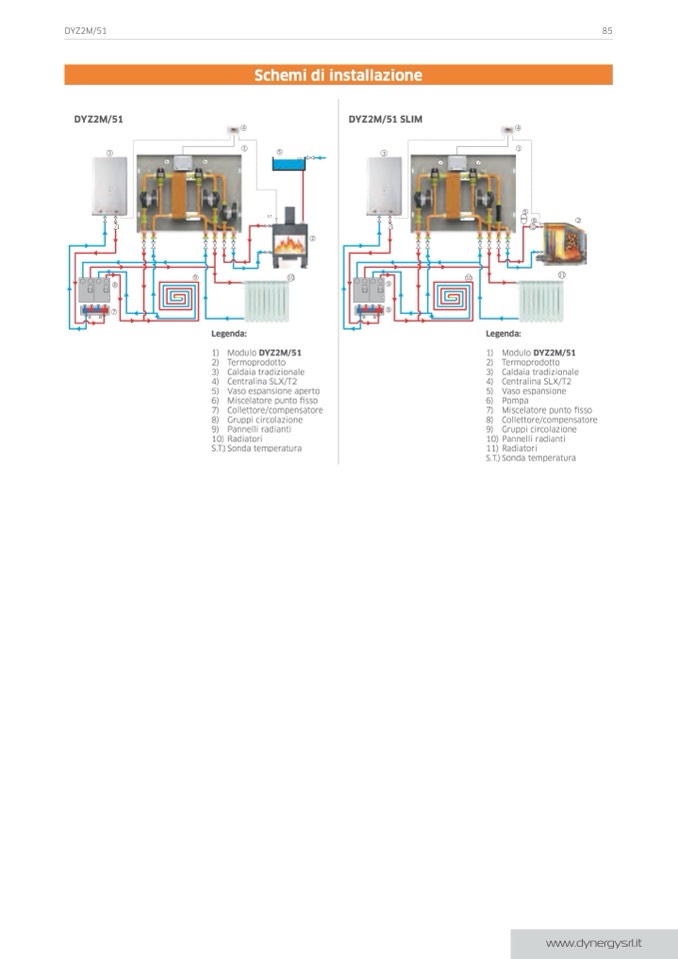

schemi di installazione

DYz2m/51

DYz2m/51 slim

4

4

3

1

5

3

1

6

6

7

7

S.T.

5

6

2

S.T.

2

9

10

10

8

9

11

7

8

legenda:

1) Modulo DYz2m/51

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Vaso espansione aperto

6) Miscelatore punto fisso

7) Collettore/compensatore

8) Gruppi circolazione

9) Pannelli radianti

10) Radiatori

S.T.) Sonda temperatura

legenda:

1) Modulo DYz2m/51

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Vaso espansione

6) Pompa

7) Miscelatore punto fisso

8) Collettore/compensatore

9) Gruppi circolazione

10) Pannelli radianti

11) Radiatori

S.T.) Sonda temperatura
