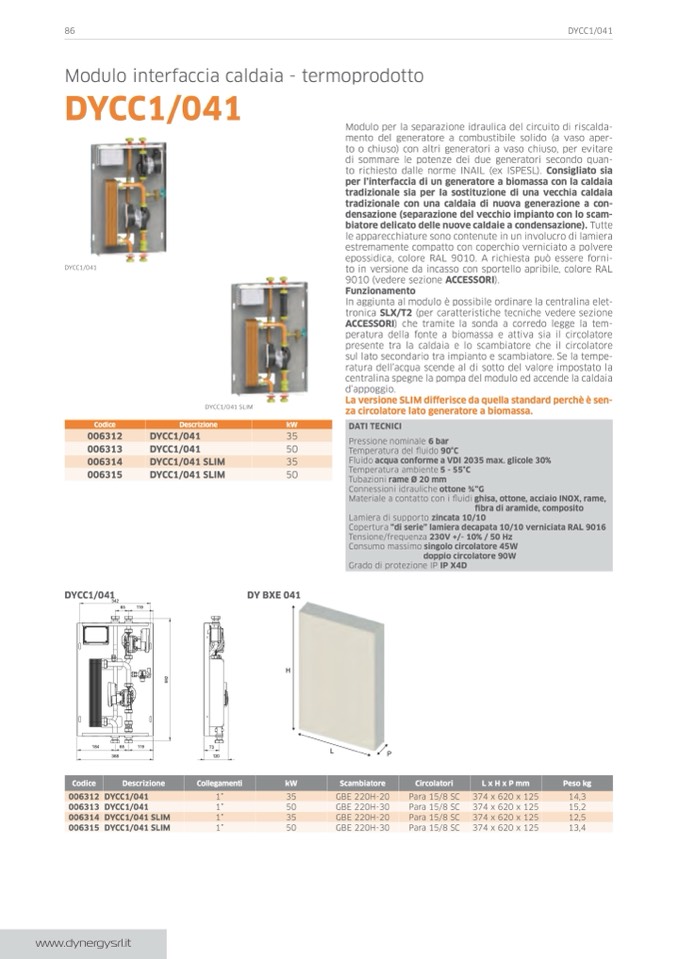

DYCC1/041
Modulo interfaccia caldaia - termoprodotto
DYcc1/041
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aper-
to o chiuso) con altri generatori a vaso chiuso, per evitare
di sommare le potenze dei due generatori secondo quan-
to richiesto dalle norme INAIL (ex ISPESL). consigliato sia
per l’interfaccia di un generatore a biomassa con la caldaia
tradizionale sia per la sostituzione di una vecchia caldaia
tradizionale con una caldaia di nuova generazione a con-
densazione (separazione del vecchio impianto con lo scam-
biatore delicato delle nuove caldaie a condensazione). Tutte
le apparecchiature sono contenute in un involucro di lamiera
estremamente compatto con coperchio verniciato a polvere
epossidica, colore RAL 9010. A richiesta può essere forni-
to in versione da incasso con sportello apribile, colore RAL
9010 (vedere sezione accessori).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica slX/t2 (per caratteristiche tecniche vedere sezione
accessori) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
la versione slim differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
Dati tecnici
Pressione nominale 6 bar
Temperatura del fluido 90°c
Fluido acqua conforme a VDi 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 3⁄4”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45w
DYCC1/041
codice
006312
006313
006314
006315
DYcc1/041
DYCC1/041 SLIM
Descrizione
kW
DYcc1/041
35
DYcc1/041
50
DYcc1/041 slim
35
DYcc1/041 slim
50
5
9
2
184
codice
006312
006313
006314
006315
65
65
119
119
73
120
L
P
GBE 220H-20
GBE 220H-30
GBE 220H-20
GBE 220H-30
342
DY bXe 041
H
368
DYcc1/041
DYcc1/041
DYcc1/041 slim
DYcc1/041 slim
Descrizione
collegamenti
kW
1”
35
1”
50
1”
35
1”
50
scambiatore
circolatori
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
Para 15/8 SC
l x h x p mm
374 x 620 x 125
374 x 620 x 125
374 x 620 x 125
374 x 620 x 125
Peso kg
14,3
15,2
12,5
13,4
doppio circolatore 90w
Grado di protezione IP ip X4D
