REQUISITI TUBAZIONI

LUNGHEZZA E DISLIVELLI

VALORE (M)

TUBAZIONI

Lunghezza totale delle tubazioni (effettiva)

300

L1+L2+L3+...L8+a+b+c+...m+n

Lunghezza della tubazione più distante

Lunghezza effettiva

120

L1+L2+L6+L7+L8+h

Lunghezza equivalente

150

Differenza di lunghezza tra il giunto B e la più vicina e più lontana

unità interna

40

L9-L10

Dislivello

Unità esterna installata in alto

50

---

Unità esterna installata in basso

40

---

Dislivello tra Unità Esterna e Hydrobox

25

---

Dislivello tra unità interne (incluso Hydrobox)

15

---

Lunghezza max tubazione principale

90

L1

Lunghezza tubazione della singola unità interna

10

a, b, c, d, e, f, g, h

Lunghezza massima tubazione tra Hydrobox ed Unità Esterna

30

L1+j+m; i+m

Distanza orizzontale tra Hydrobox e serbatoio ACS

5

p or

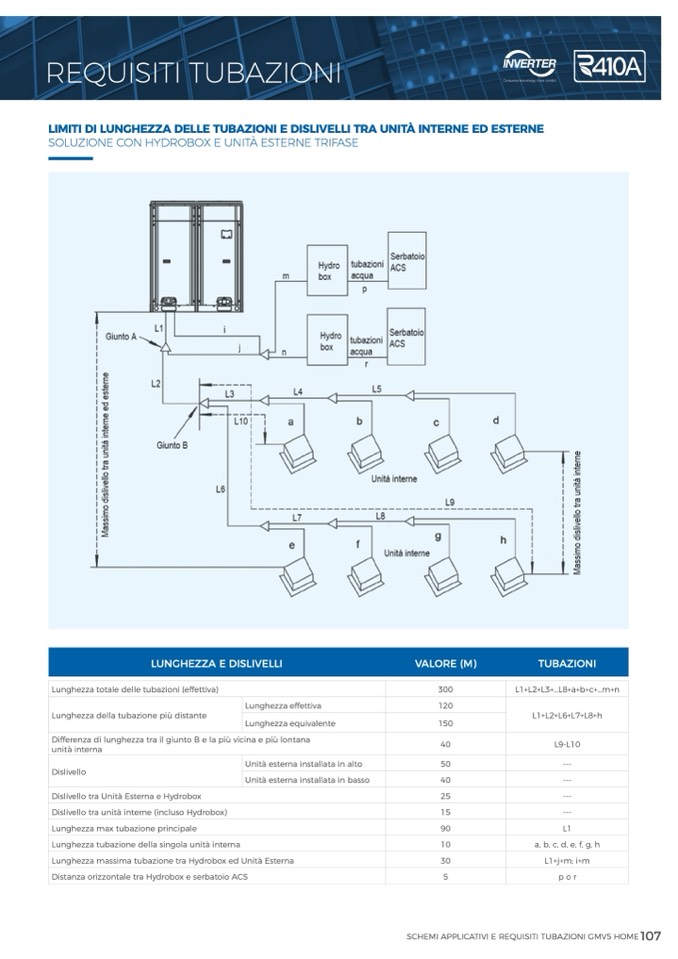

LIMITI DI LUNGHEZZA DELLE TUBAZIONI E DISLIVELLI TRA UNITÀ INTERNE ED ESTERNE
