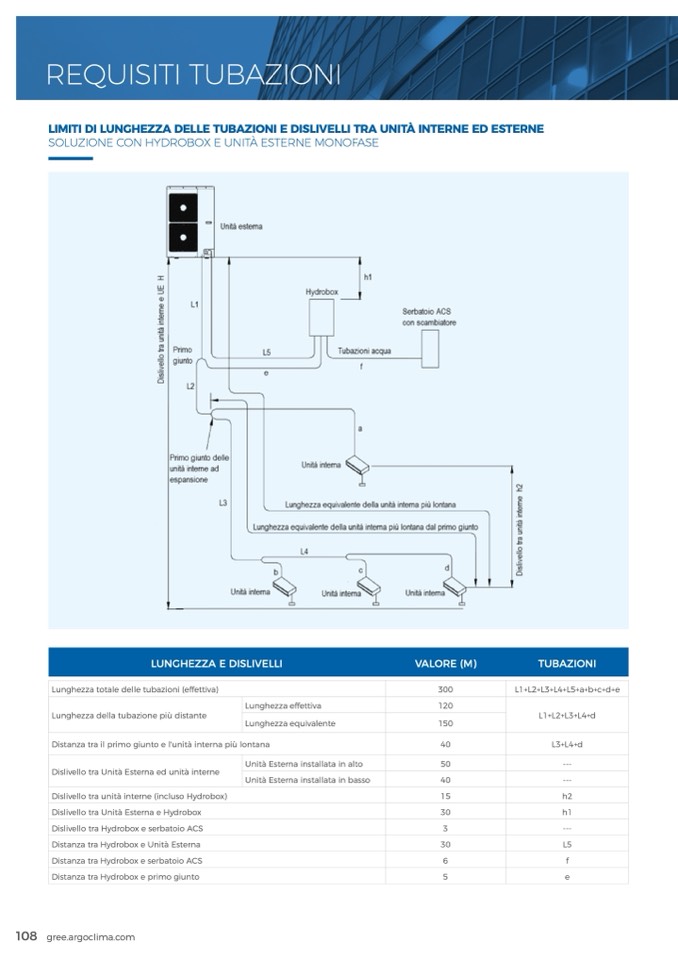

LIMITI DI LUNGHEZZA DELLE TUBAZIONI E DISLIVELLI TRA UNITÀ INTERNE ED ESTERNE

SOLUZIONE CON HYDROBOX E UNITÀ ESTERNE MONOFASE

LUNGHEZZA E DISLIVELLI

VALORE (M)

TUBAZIONI

Lunghezza totale delle tubazioni (effettiva)

300

L1+L2+L3+L4+L5+a+b+c+d+e

Lunghezza della tubazione più distante

Lunghezza effettiva

120

L1+L2+L3+L4+d

Lunghezza equivalente

150

Distanza tra il primo giunto e l'unità interna più lontana

40

L3+L4+d

Dislivello tra Unità Esterna ed unità interne

Unità Esterna installata in alto

50

---

Unità Esterna installata in basso

40

---

Dislivello tra unità interne (incluso Hydrobox)

15

h2

Dislivello tra Unità Esterna e Hydrobox

30

h1

Dislivello tra Hydrobox e serbatoio ACS

3

---

Distanza tra Hydrobox e Unità Esterna

30

L5

Distanza tra Hydrobox e serbatoio ACS

6

f

Distanza tra Hydrobox e primo giunto

5

e

108 gree.argoclima.com

REQUISITI TUBAZIONI
