DATI TECNICI

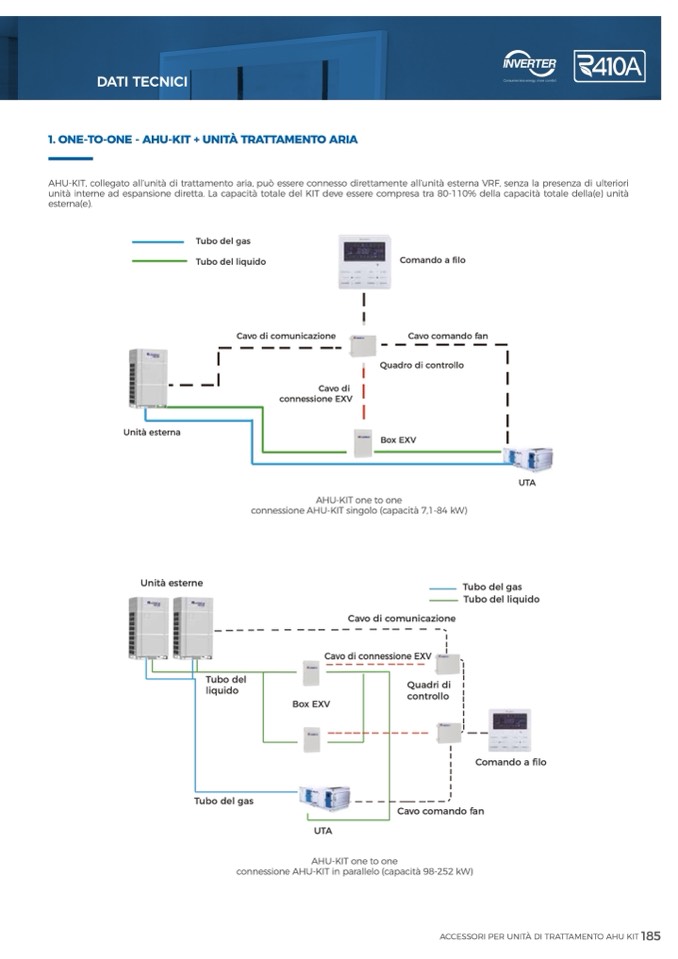

1. ONE-TO-ONE - AHU-KIT + UNITÀ TRATTAMENTO ARIA

AHU-KIT, collegato all’unità di trattamento aria, può essere connesso direttamente all’unità esterna VRF, senza la presenza di ulteriori

unità interne ad espansione diretta. La capacità totale del KIT deve essere compresa tra 80-110% della capacità totale della(e) unità

esterna(e).

Unità esterna

Unità esterne

Tubo del

liquido

Tubo del gas

UTA

Comando a filo

Cavo di comunicazione

Comando a filo

Tubo del gas

Tubo del liquido

ACCESSORI PER UNITÀ DI TRATTAMENTO AHU KIT

185

Tubo del gas

Tubo del liquido

Cavo di comunicazione

Cavo di

connessione EXV

Comando a filo

Cavo comando fan

Quadro di controllo

Box EXV

AHU-KIT one to one

connessione AHU-KIT singolo (capacità 7,1-84 kW)

Box EXV

UTA

Cavo di comunicazione

Cavo di connessione EXV

Quadri di

AHU-KIT one to one

connessione AHU-KIT in parallelo (capacità 98-252 kW)

Quadri di

controllo

Cavo comando fan

Tubo del gas

Tubo del liquido

controllo

Comando a filo

Cavo comando fan
