Unità esterne

ACCESSORI PER UNITÀ

Tubo del liquido

DI TRATTAMENTO ARIA

AHU KIT

Comando a filo

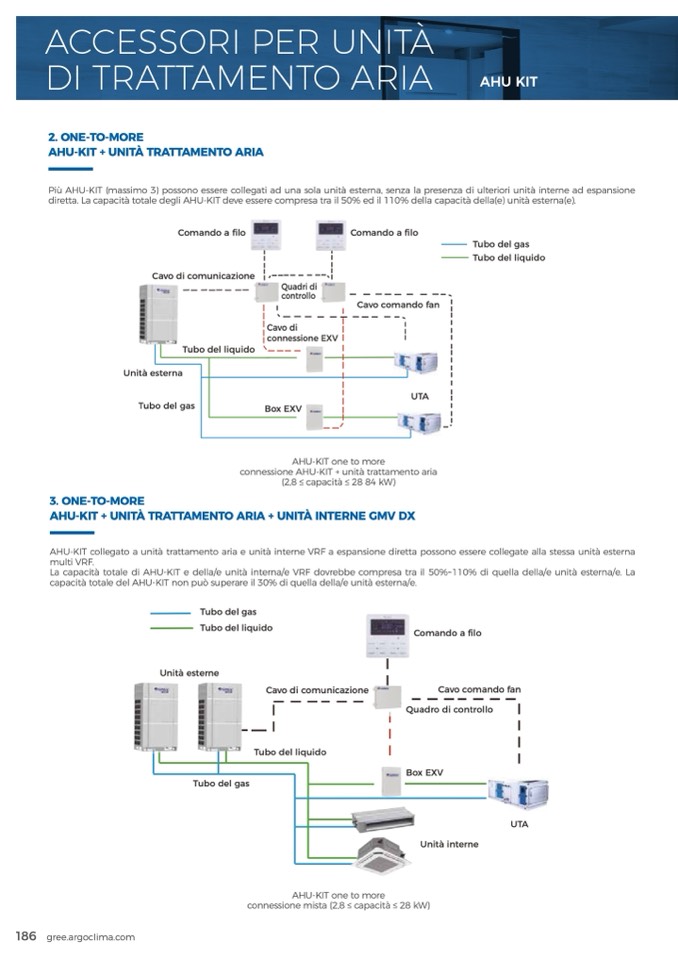

2. ONE-TO-MORE

AHU-KIT + UNITÀ TRATTAMENTO ARIA

Box EXV

Tubo del gas

Comando a filo

Cavo di comunicazione

Tubo del liquido

Unità esterna

UTA

Quadri di

controllo

Cavo di

connessione EXV

Box EXV

Cavo comando fan

Comando a filo

Cavo comando fan

UTA

Tubo del gas

Tubo del liquido

Tubo del gas

Tubo del

liquido

Quadri di

controllo

3. ONE-TO-MORE

AHU-KIT + UNITÀ TRATTAMENTO ARIA + UNITÀ INTERNE GMV DX

Cavo di comunicazione

Cavo di connessione EXV

Più AHU-KIT (massimo 3) possono essere collegati ad una sola unità esterna, senza la presenza di ulteriori unità interne ad espansione

diretta. La capacità totale degli AHU-KIT deve essere compresa tra il 50% ed il 110% della capacità della(e) unità esterna(e).

AHU-KIT one to more

connessione AHU-KIT + unità trattamento aria

(2,8 ≤ capacità ≤ 28 84 kW)

AHU-KIT collegato a unità trattamento aria e unità interne VRF a espansione diretta possono essere collegate alla stessa unità esterna

multi VRF.

La capacità totale di AHU-KIT e della/e unità interna/e VRF dovrebbe compresa tra il 50%~110% di quella della/e unità esterna/e. La

capacità totale del AHU-KIT non può superare il 30% di quella della/e unità esterna/e.

186 gree.argoclima.com

Tubo del gas

Tubo del liquido

Unità esterne

Cavo di comunicazione

Tubo del liquido

Tubo del gas

Comando a filo

Cavo comando fan

Quadro di controllo

Box EXV

UTA

Unità interne

AHU-KIT one to more

connessione mista (2,8 ≤ capacità ≤ 28 kW)

Tubo del gas
