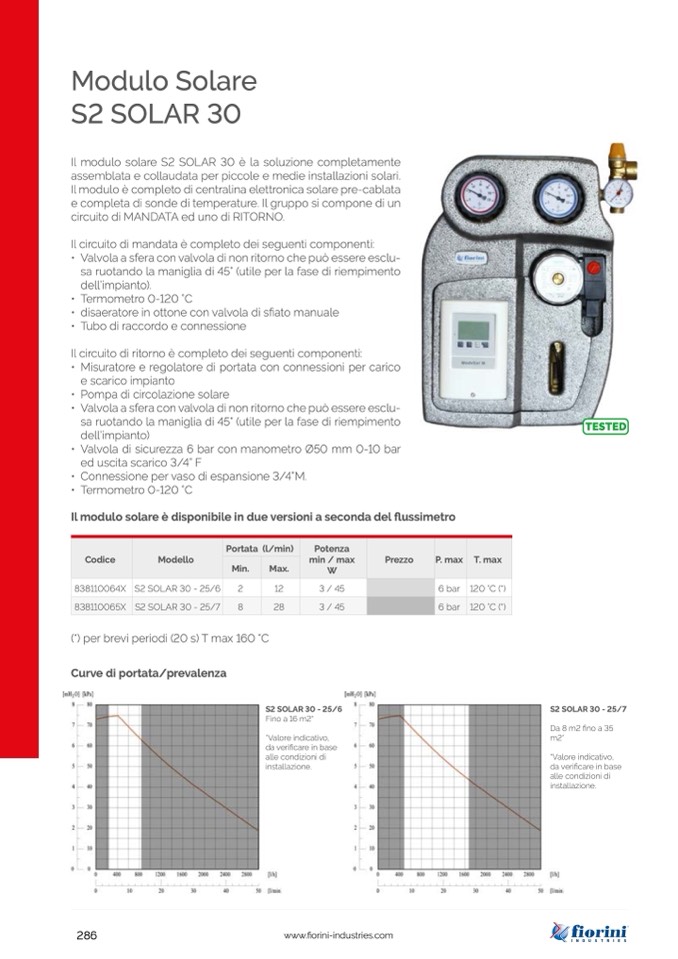

Modulo Solare
S2 SOLAR 30
Il modulo solare S2 SOLAR 30 è la soluzione completamente
assemblata e collaudata per piccole e medie installazioni solari.
Il modulo è completo di centralina elettronica solare pre-cablata
e completa di sonde di temperature. Il gruppo si compone di un
circuito di MANDATA ed uno di RITORNO.
Il circuito di mandata è completo dei seguenti componenti:
• Valvolaasferaconvalvoladinonritornochepuòessereesclu-
sa ruotando la maniglia di 45° (utile per la fase di riempimento
dell’impianto).
• Termometro 0-120 °C
• disaeratore in ottone con valvola di sfiato manuale
• Tubo di raccordo e connessione
Il circuito di ritorno è completo dei seguenti componenti:
• Misuratore e regolatore di portata con connessioni per carico
e scarico impianto
• Pompa di circolazione solare
• Valvolaasferaconvalvoladinonritornochepuòessereesclu-
sa ruotando la maniglia di 45° (utile per la fase di riempimento
dell’impianto)
• Valvola di sicurezza 6 bar con manometro Ø50 mm 0-10 bar
ed uscita scarico 3/4” F
• Connessione per vaso di espansione 3/4”M.
• Termometro 0-120 °C
Il modulo solare è disponibile in due versioni a seconda del flussimetro
(*) per brevi periodi (20 s) T max 160 °C
Codice
Modello
Portata (l/min)
Potenza
min / max
W
Prezzo
P. max
T. max
Min.
Max.
838110064X
S2 SOLAR 30 - 25/6
2
12
3 / 45
6 bar
120 °C (*)
838110065X
S2 SOLAR 30 - 25/7
8
28
3 / 45
6 bar
120 °C (*)
Curve di portata/prevalenza
S2 SOLAR 30 - 25/6
Fino a 16 m2*
*Valore indicativo,
da verificare in base
alle condizioni di
installazione.
S2 SOLAR 30 - 25/7
Da 8 m2 fino a 35
m2*
*Valore indicativo,
da verificare in base
alle condizioni di
installazione.
286
www.fiorini-industries.com
