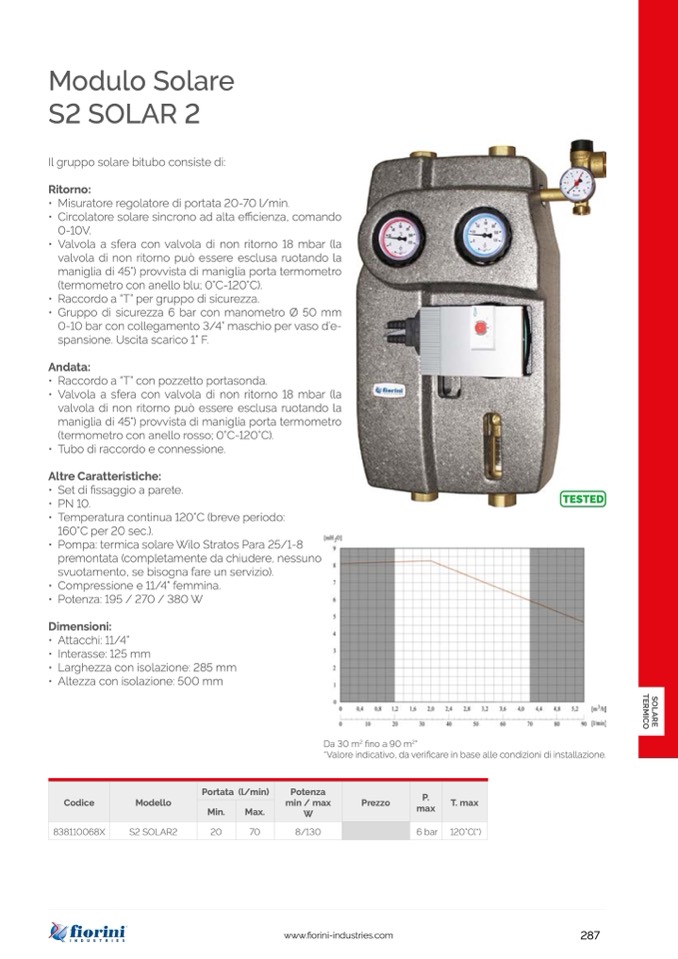

Modulo Solare
S2 SOLAR 2
Il gruppo solare bitubo consiste di:
Ritorno:
• Misuratore regolatore di portata 20-70 l/min.
• Circolatore solare sincrono ad alta efficienza, comando
0-10V.
• Valvola a sfera con valvola di non ritorno 18 mbar (la
valvola di non ritorno può essere esclusa ruotando la
maniglia di 45°) provvista di maniglia porta termometro
(termometro con anello blu; 0°C-120°C).
• Raccordo a “T” per gruppo di sicurezza.
• Gruppo di sicurezza 6 bar con manometro Ø 50 mm
0-10 bar con collegamento 3/4” maschio per vaso d’e-
spansione. Uscita scarico 1” F.
Andata:
• Raccordo a “T” con pozzetto portasonda.
• Valvola a sfera con valvola di non ritorno 18 mbar (la
valvola di non ritorno può essere esclusa ruotando la
maniglia di 45°) provvista di maniglia porta termometro
(termometro con anello rosso; 0°C-120°C).
• Tubo di raccordo e connessione.
Altre Caratteristiche:
• Set di fissaggio a parete.
• PN 10.
• Temperatura continua 120°C (breve periodo:
160°C per 20 sec.).
• Pompa: termica solare Wilo Stratos Para 25/1-8
premontata (completamente da chiudere, nessuno
svuotamento, se bisogna fare un servizio).
• Compressione e 11/4” femmina.
• Potenza: 195 / 270 / 380 W
Dimensioni:
• Attacchi: 11/4”
• Interasse: 125 mm
• Larghezza con isolazione: 285 mm
• Altezza con isolazione: 500 mm
Da 30 m
2
fino a 90 m
2
*
*Valore indicativo, da verificare in base alle condizioni di installazione.
Codice
Modello
Portata (l/min)
Potenza
min / max
W
Prezzo
P.
max
T. max
Min.
Max.
838110068X
S2 SOLAR2
20
70
8/130
6 bar
120°C(*)
