Sistemi Idronici

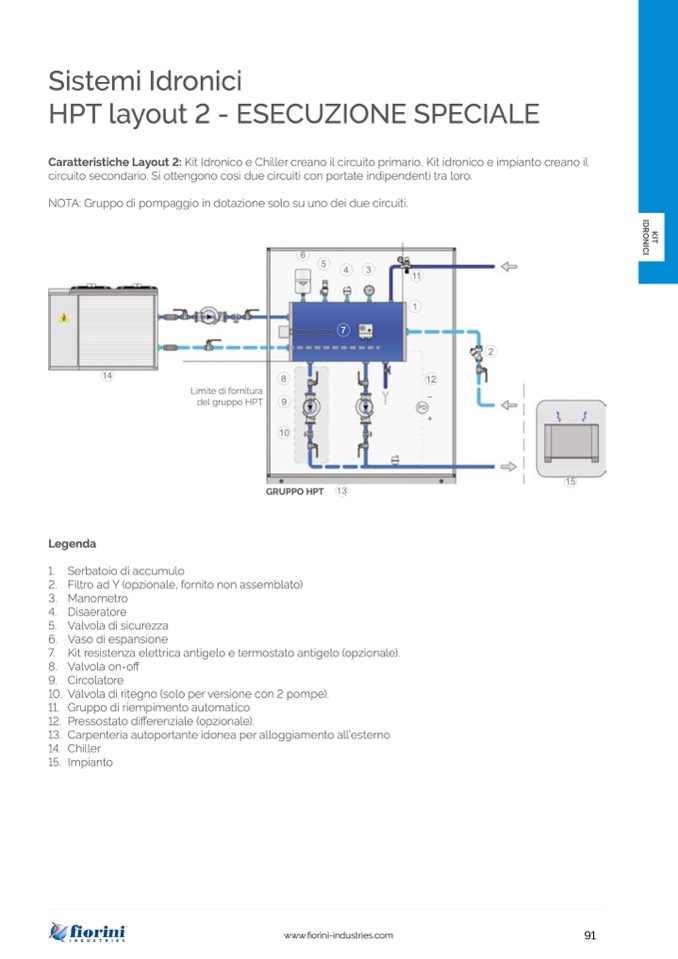

HPT layout 2 - ESECUZIONE SPECIALE

Caratteristiche Layout 2: Kit Idronico e Chiller creano il circuito primario, Kit idronico e impianto creano il

circuito secondario. Si ottengono così due circuiti con portate indipendenti tra loro.

NOTA: Gruppo di pompaggio in dotazione solo su uno dei due circuiti.

6

4

3

7

5

11

1

14

8

12

del gruppo HPT

9

10

GRUPPO HPT 13

2

Limite di fornitura

15

Legenda

1. Serbatoio di accumulo

2. Filtro ad Y (opzionale, fornito non assemblato)

3. Manometro

4. Disaeratore

5. Valvola di sicurezza

6. Vaso di espansione

7. Kit resistenza elettrica antigelo e termostato antigelo (opzionale).

8. Valvola on-off

9. Circolatore

10. Valvola di ritegno (solo per versione con 2 pompe).

11. Gruppo di riempimento automatico

12. Pressostato differenziale (opzionale).

13. Carpenteria autoportante idonea per alloggiamento all’esterno

14. Chiller

15. Impianto

www.fiorini-industries.com
