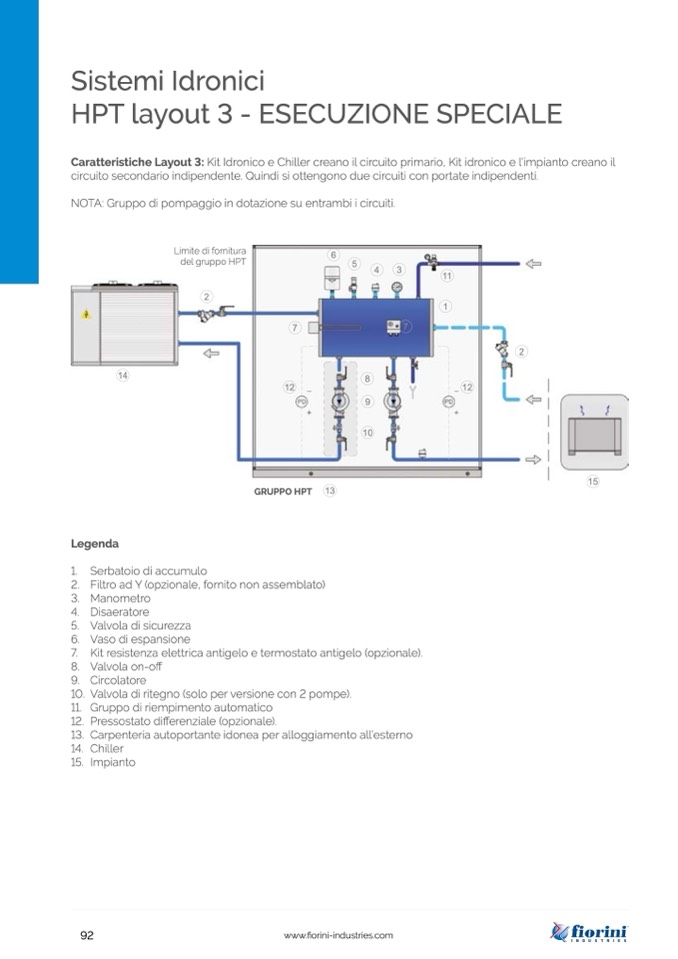

Sistemi Idronici

HPT layout 3 - ESECUZIONE SPECIALE

Caratteristiche Layout 3: Kit Idronico e Chiller creano il circuito primario, Kit idronico e l'impianto creano il

circuito secondario indipendente. Quindi si ottengono due circuiti con portate indipendenti.

NOTA: Gruppo di pompaggio in dotazione su entrambi i circuiti.

Limite di fornitura

del gruppo HPT

2

6

4

3

7

7

5

11

1

14

12

8

12

9

10

2

Legenda

1. Serbatoio di accumulo

2. Filtro ad Y (opzionale, fornito non assemblato)

3. Manometro

4. Disaeratore

5. Valvola di sicurezza

6. Vaso di espansione

7. Kit resistenza elettrica antigelo e termostato antigelo (opzionale).

8. Valvola on-off

9. Circolatore

10. Valvola di ritegno (solo per versione con 2 pompe).

11. Gruppo di riempimento automatico

12. Pressostato differenziale (opzionale).

13. Carpenteria autoportante idonea per alloggiamento all’esterno

14. Chiller

15. Impianto

GRUPPO HPT 13

15

92
