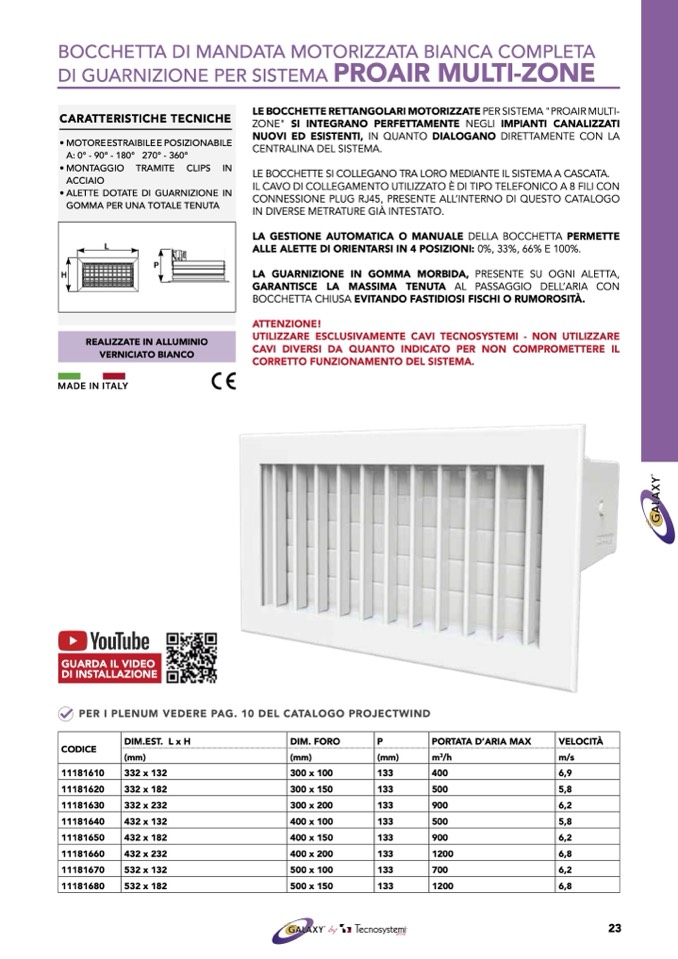

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA
DI GUARNIZIONE PER SISTEMA
PROAIR MULTI-ZONE
LE BOCCHETTE RETTANGOLARI MOTORIZZATE PER SISTEMA "PROAIR MULTI-
ZONE"
SI INTEGRANO PERFETTAMENTE NEGLI IMPIANTI CANALIZZATI
NUOVI ED ESISTENTI, IN QUANTO DIALOGANO DIRETTAMENTE CON LA
CENTRALINA DEL SISTEMA.
LE BOCCHETTE SI COLLEGANO TRA LORO MEDIANTE IL SISTEMA A CASCATA.
IL CAVO DI COLLEGAMENTO UTILIZZATO È DI TIPO TELEFONICO A 8 FILI CON
CONNESSIONE PLUG RJ45, PRESENTE ALL’INTERNO DI QUESTO CATALOGO
IN DIVERSE METRATURE GIÀ INTESTATO.
LA GESTIONE AUTOMATICA O MANUALE DELLA BOCCHETTA PERMETTE
ALLE ALETTE DI ORIENTARSI IN 4 POSIZIONI: 0%, 33%, 66% E 100%.
LA GUARNIZIONE IN GOMMA MORBIDA, PRESENTE SU OGNI ALETTA,
GARANTISCE LA MASSIMA TENUTA AL PASSAGGIO DELL’ARIA CON
BOCCHETTA CHIUSA
EVITANDO FASTIDIOSI FISCHI O RUMOROSITÀ.
ATTENZIONE!
UTILIZZARE ESCLUSIVAMENTE CAVI TECNOSYSTEMI - NON UTILIZZARE
CAVI DIVERSI DA QUANTO INDICATO PER NON COMPROMETTERE IL
CORRETTO FUNZIONAMENTO DEL SISTEMA.
CARATTERISTICHE TECNICHE
• MOTORE ESTRAIBILE E POSIZIONABILE
A: 0° - 90° - 180° 270° - 360°
• MONTAGGIO TRAMITE CLIPS IN
ACCIAIO
• ALETTE DOTATE DI GUARNIZIONE IN
GOMMA PER UNA TOTALE TENUTA
REALIZZATE IN ALLUMINIO
VERNICIATO BIANCO
MADE IN ITALY
GUARDA IL VIDEO
DI INSTALLAZIONE
PER I PLENUM VEDERE PAG. 10 DEL CATALOGO PROJECTWIND
CODICE
DIM.EST. L x H
DIM. FORO
P
PORTATA D’ARIA MAX
VELOCITÀ
(mm)
(mm)
(mm)
m
3
/h
m/s
11181610
332 x 132
300 x 100
133
400
6,9
11181620
332 x 182
300 x 150
133
500
5,8
11181630
332 x 232
300 x 200
133
900
6,2
11181640
432 x 132
400 x 100
133
500
5,8
11181650
432 x 182
400 x 150
133
900
6,2
11181660
432 x 232
400 x 200
133
1200
6,8
11181670
532 x 132
500 x 100
133
700
6,2
11181680
532 x 182
500 x 150
133
1200
6,8
