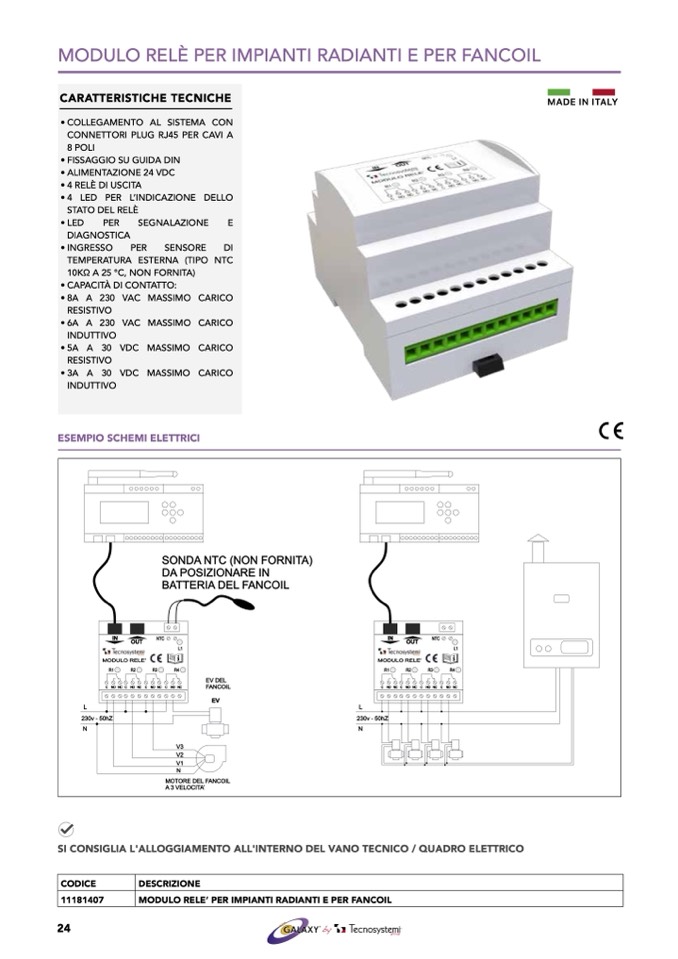

MODULO RELÈ PER IMPIANTI RADIANTI E PER FANCOIL

CARATTERISTICHE TECNICHE

• COLLEGAMENTO AL SISTEMA CON

CONNETTORI PLUG RJ45 PER CAVI A

8 POLI

• FISSAGGIO SU GUIDA DIN

• ALIMENTAZIONE 24 VDC

• 4 RELÈ DI USCITA

• 4 LED PER L’INDICAZIONE DELLO

STATO DEL RELÈ

• LED PER SEGNALAZIONE E

DIAGNOSTICA

• INGRESSO PER SENSORE DI

TEMPERATURA ESTERNA (TIPO NTC

10KΩ A 25 °C, NON FORNITA)

MADE IN ITALY

• CAPACITÀ DI CONTATTO:

• 8A A 230 VAC

RESISTIVO

• 6A A 230 VAC

INDUTTIVO

• 5A A 30 VDC

RESISTIVO

• 3A A 30 VDC

INDUTTIVO

MASSIMO

MASSIMO

MASSIMO

MASSIMO

CARICO

CARICO

CARICO

CARICO

ESEMPIO SCHEMI ELETTRICI

SI CONSIGLIA L'ALLOGGIAMENTO ALL'INTERNO DEL VANO TECNICO / QUADRO ELETTRICO

CODICE

DESCRIZIONE

11181407

MODULO RELE’ PER IMPIANTI RADIANTI E PER FANCOIL

24
