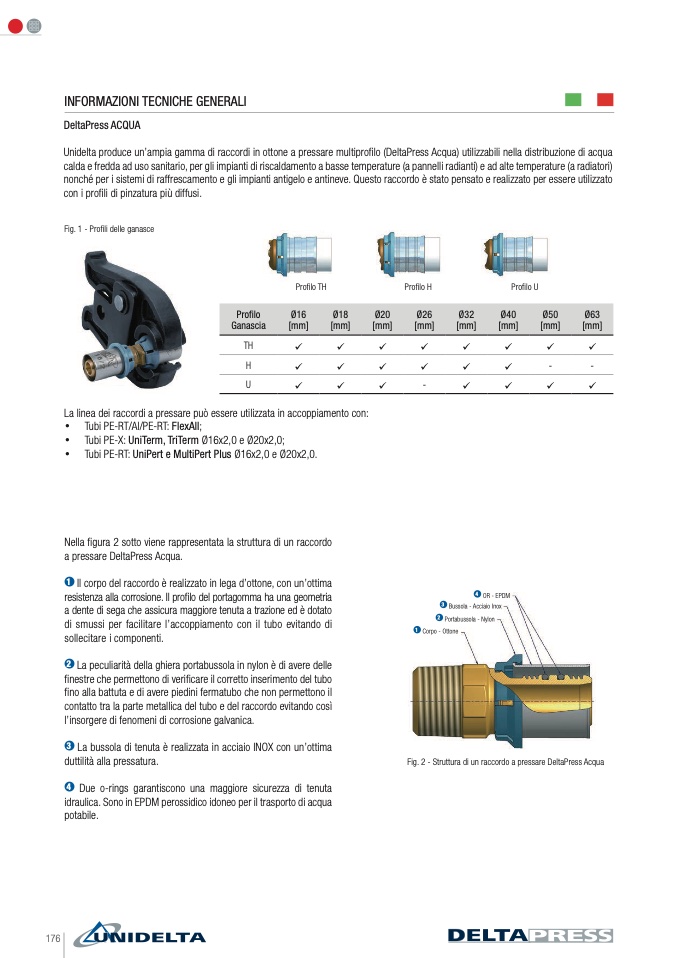

INFORMAZIONI TECNICHE GENERALI
DeltaPress ACQUA
Unidelta produce un’ampia gamma di raccordi in ottone a pressare multiprofilo (DeltaPress Acqua) utilizzabili nella distribuzione di acqua
calda e fredda ad uso sanitario, per gli impianti di riscaldamento a basse temperature (a pannelli radianti) e ad alte temperature (a radiatori)
nonché per i sistemi di raffrescamento e gli impianti antigelo e antineve. Questo raccordo è stato pensato e realizzato per essere utilizzato
con i profili di pinzatura più diffusi.
Fig. 1 - Profili delle ganasce
Profilo
Ganascia
Ø16
[mm]
Ø18
[mm]
Ø20
[mm]
Ø26
[mm]
Ø32
[mm]
Ø40
[mm]
Ø50
[mm]
Ø63
[mm]
TH
Profilo TH
Profilo H
Profilo U
H
-
-
U
-
La linea dei raccordi a pressare può essere utilizzata in accoppiamento con:
• Tubi PE-RT/Al/PE-RT: FlexAll;
• Tubi PE-X: UniTerm, TriTerm Ø16x2,0 e Ø20x2,0;
• Tubi PE-RT: UniPert e MultiPert Plus Ø16x2,0 e Ø20x2,0.
Nella figura 2 sotto viene rappresentata la struttura di un raccordo
a pressare DeltaPress Acqua.
1 Il corpo del raccordo è realizzato in lega d’ottone, con un’ottima
resistenza alla corrosione. Il profilo del portagomma ha una geometria
a dente di sega che assicura maggiore tenuta a trazione ed è dotato
di smussi per facilitare l’accoppiamento con il tubo evitando di
sollecitare i componenti.
2 La peculiarità della ghiera portabussola in nylon è di avere delle
finestre che permettono di verificare il corretto inserimento del tubo
fino alla battuta e di avere piedini fermatubo che non permettono il
contatto tra la parte metallica del tubo e del raccordo evitando così
l’insorgere di fenomeni di corrosione galvanica.
3 La bussola di tenuta è realizzata in acciaio INOX con un’ottima
duttilità alla pressatura.
4 Due o-rings garantiscono una maggiore sicurezza di tenuta
idraulica. Sono in EPDM perossidico idoneo per il trasporto di acqua
potabile.
4 OR - EPDM
Bussola - Acciaio Inox
Portabussola - Nylon
3
1 Corpo - Ottone
2
Fig. 2 - Struttura di un raccordo a pressare DeltaPress Acqua
