DeltaPress GAS

Unidelta propone anche l’innovativo raccordo multiprofilo studiato specificatamente per l’adduzione di gas combustibile secondo la

normativa UNI 11344 chiamato DeltaPress Gas.

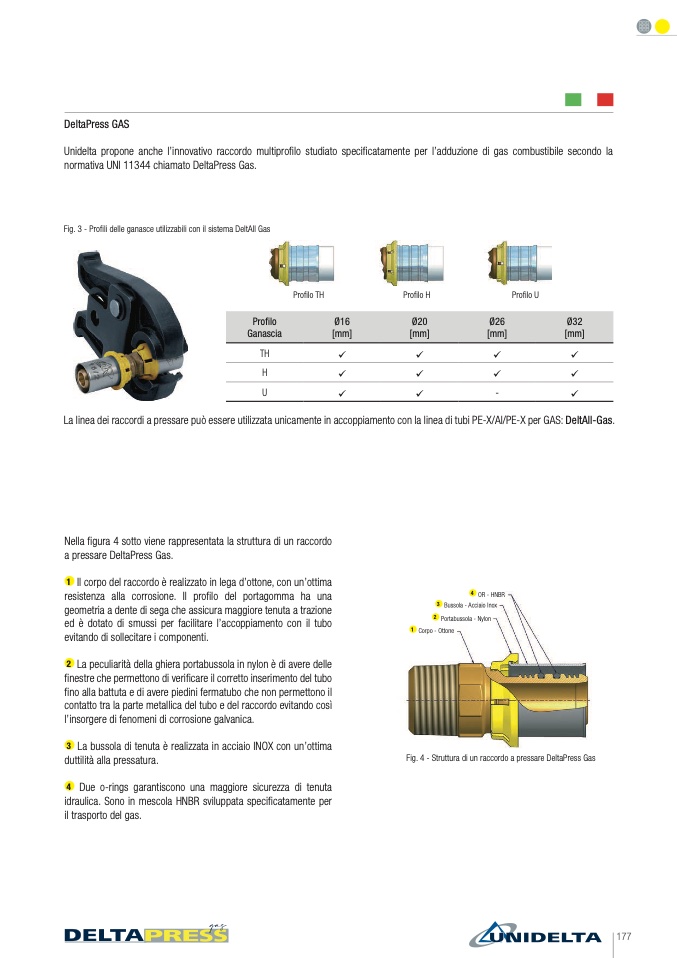

Fig. 3 - Profili delle ganasce utilizzabili con il sistema DeltAll Gas

TH

H

Profilo TH

Profilo H

Profilo U

















Profilo

Ganascia

Ø16

[mm]

Ø20

[mm]

Ø26

[mm]

Ø32

[mm]

U





-



La linea dei raccordi a pressare può essere utilizzata unicamente in accoppiamento con la linea di tubi PE-X/Al/PE-X per GAS: DeltAll-Gas.

Nella figura 4 sotto viene rappresentata la struttura di un raccordo

a pressare DeltaPress Gas.

1 Il corpo del raccordo è realizzato in lega d’ottone, con un’ottima

resistenza alla corrosione. Il profilo del portagomma ha una

geometria a dente di sega che assicura maggiore tenuta a trazione

ed è dotato di smussi per facilitare l’accoppiamento con il tubo

evitando di sollecitare i componenti.

2 La peculiarità della ghiera portabussola in nylon è di avere delle

finestre che permettono di verificare il corretto inserimento del tubo

fino alla battuta e di avere piedini fermatubo che non permettono il

contatto tra la parte metallica del tubo e del raccordo evitando così

l’insorgere di fenomeni di corrosione galvanica.

3 La bussola di tenuta è realizzata in acciaio INOX con un’ottima

duttilità alla pressatura.

4 Due o-rings garantiscono una maggiore sicurezza di tenuta

idraulica. Sono in mescola HNBR sviluppata specificatamente per

il trasporto del gas.

3

4 OR - HNBR

Bussola - Acciaio Inox

2

1 Corpo - Ottone

Portabussola - Nylon

Fig. 4 - Struttura di un raccordo a pressare DeltaPress Gas

177
