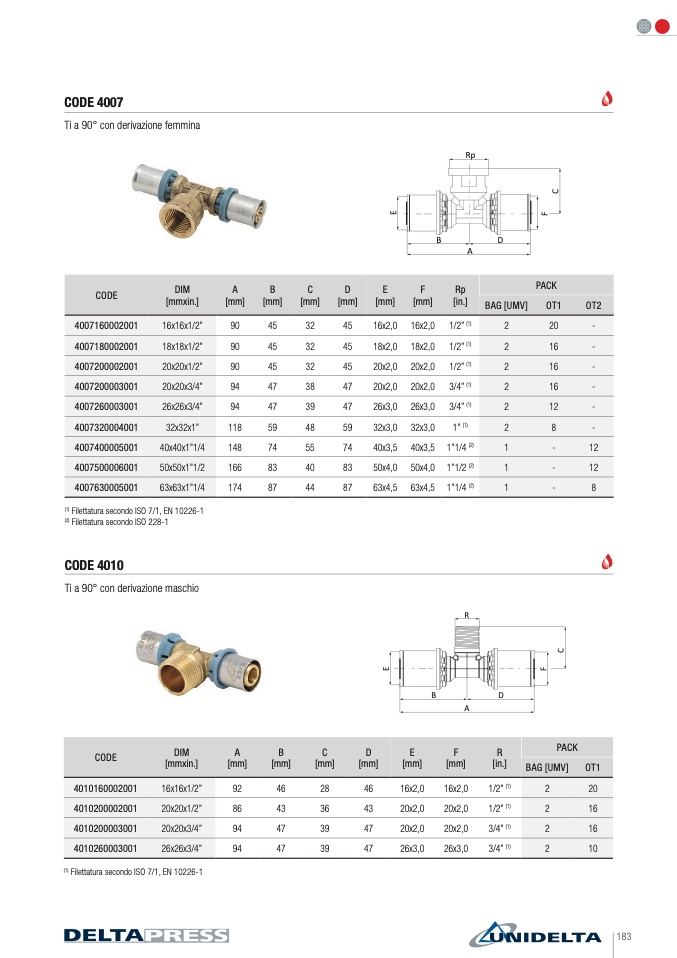

CODE 4007

Ti a 90° con derivazione femmina

Rp

B

D

A

E

F

C

CODE

DIM

[mmxin.]

A

[mm]

B

[mm]

C

[mm]

D

[mm]

E

[mm]

F

[mm]

Rp

[in.]

PACK

BAG [UMV]

OT1

OT2

4007160002001

16x16x1/2”

90

45

32

45

16x2,0

16x2,0

1/2”

(1)

2

20

-

4007180002001

18x18x1/2”

90

45

32

45

18x2,0

18x2,0

1/2”

(1)

2

16

-

4007200002001

20x20x1/2”

90

45

32

45

20x2,0

20x2,0

1/2”

(1)

2

16

-

4007200003001

20x20x3/4”

94

47

38

47

20x2,0

20x2,0

3/4”

(1)

2

16

-

4007260003001

26x26x3/4”

94

47

39

47

26x3,0

26x3,0

3/4”

(1)

2

12

-

4007320004001

32x32x1”

118

59

48

59

32x3,0

32x3,0

1”

(1)

2

8

-

4007400005001

40x40x1”1/4

148

74

55

74

40x3,5

40x3,5

1”1/4

(2)

1

-

12

4007500006001

50x50x1”1/2

166

83

40

83

50x4,0

50x4,0

1”1/2

(2)

1

-

12

4007630005001

63x63x1”1/4

174

87

44

87

63x4,5

63x4,5

1”1/4

(2)

1

-

8

(1)

Filettatura secondo ISO 7/1, EN 10226-1

(2)

Filettatura secondo ISO 228-1

CODE 4010

Ti a 90° con derivazione maschio

R

B

D

A

E

F

C

CODE

DIM

[mmxin.]

A

[mm]

B

[mm]

C

[mm]

D

[mm]

E

[mm]

F

[mm]

R

[in.]

PACK

BAG [UMV]

OT1

4010160002001

16x16x1/2”

92

46

28

46

16x2,0

16x2,0

1/2”

(1)

2

20

4010200002001

20x20x1/2”

86

43

36

43

20x2,0

20x2,0

1/2”

(1)

2

16

4010200003001

20x20x3/4”

94

47

39

47

20x2,0

20x2,0

3/4”

(1)

2

16

4010260003001

26x26x3/4”

94

47

39

47

26x3,0

26x3,0

3/4”

(1)

2

10

(1)

Filettatura secondo ISO 7/1, EN 10226-1
