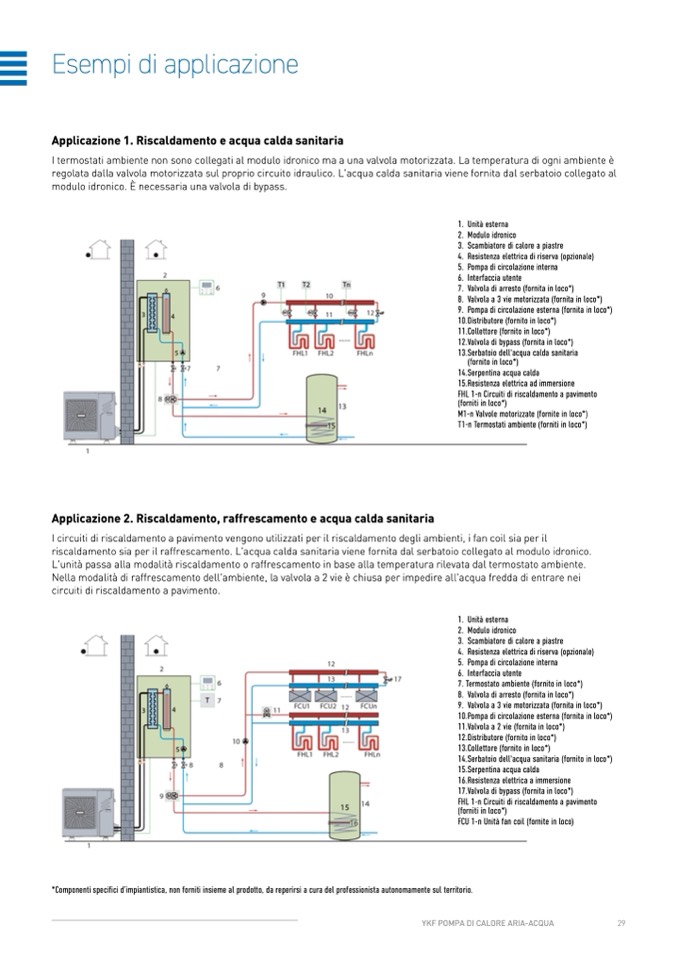

Esempi di applicazione

Applicazione 1. Riscaldamento e acqua calda sanitaria

I termostati ambiente non sono collegati al modulo idronico ma a una valvola motorizzata. La temperatura di ogni ambiente

è

regolata dalla valvola motorizzata sul proprio circuito idraulico. L'acqua calda sanitaria viene fornita dal serbatoio collegato al

modulo idronico.

È necessaria una valvola di bypass.

Applicazione 2. Riscaldamento, raffrescamento e acqua calda sanitaria

I circuiti di riscaldamento a pavimento vengono utilizzati per il riscaldamento degli ambienti, i fan coil sia per il

riscaldamento sia per il raffrescamento. L'acqua calda sanitaria viene fornita dal serbatoio collegato al modulo idronico.

L'unit

à passa alla modalit

à riscaldamento o raffrescamento in base alla temperatura rilevata dal termostato ambiente.

Nella modalit

à di raffrescamento dell'ambiente, la valvola a 2 vie è chiusa per impedire all'acqua fredda di entrare nei

circuiti di riscaldamento a pavimento.

1. Unit

à esterna

2. Modulo idronico

3. Scambiatore di calore a piastre

4. Resistenza elettrica di riserva (opzionale)

5. Pompa di circolazione interna

6. Interfaccia utente

7. Termostato ambiente (fornito in loco*)

8. Valvola di arresto (fornita in loco*)

9. Valvola a 3 vie motorizzata (fornita in loco*)

10.Pompa di circolazione esterna (fornita in loco*)

11.Valvola a 2 vie (fornita in loco*)

12.Distributore (fornito in loco*)

13.Collettore (fornito in loco*)

14.Serbatoio dell'acqua sanitaria (fornito in loco*)

15.Serpentina acqua calda

16.Resistenza elettrica a immersione

17.Valvola di bypass (fornita in loco*)

FHL 1-n Circuiti di riscaldamento a pavimento

(forniti in loco*)

FCU 1-n Unit

à fan coil (fornite in loco)

*Componenti speci

fici d’impiantistica, non forniti insieme al prodotto, da reperirsi a cura del professionista autonomamente sul territorio.

1. Unit

à esterna

2. Modulo idronico

3. Scambiatore di calore a piastre

4. Resistenza elettrica di riserva (opzionale)

5. Pompa di circolazione interna

6. Interfaccia utente

7. Valvola di arresto (fornita in loco*)

8. Valvola a 3 vie motorizzata (fornita in loco*)

9. Pompa di circolazione esterna (fornita in loco*)

10.Distributore (fornito in loco*)

11.Collettore (fornito in loco*)

12.Valvola di bypass (fornita in loco*)

13.Serbatoio dell'acqua calda sanitaria

(fornito in loco*)

14.Serpentina acqua calda

15.Resistenza elettrica ad immersione

FHL 1-n Circuiti di riscaldamento a pavimento

(forniti in loco*)

M1-n Valvole motorizzate (fornite in loco*)

T1-n Termostati ambiente (forniti in loco*)
