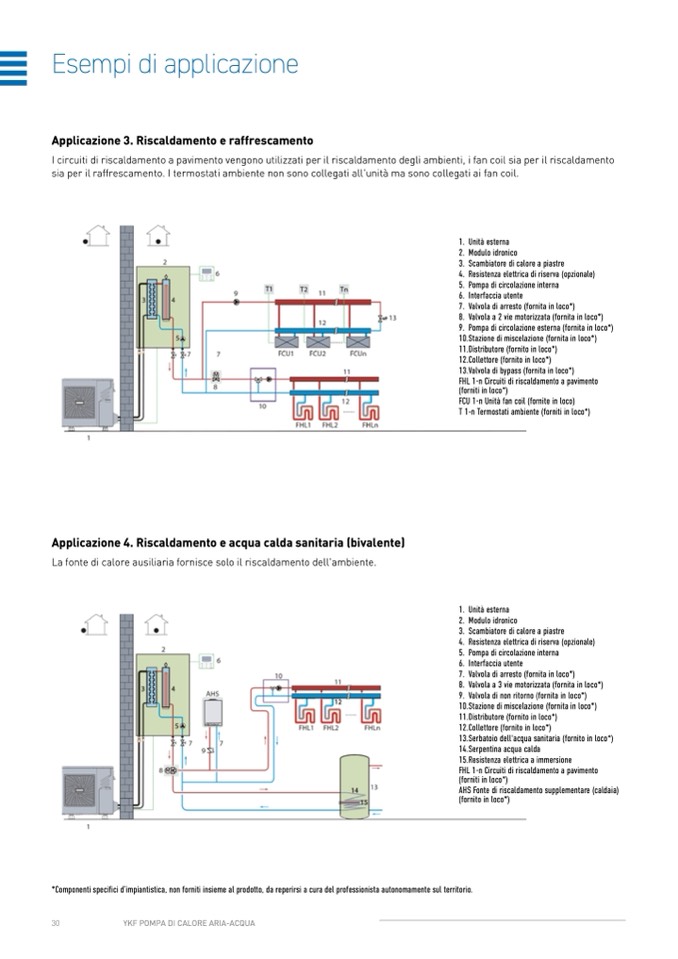

Esempi di applicazione

Applicazione 3. Riscaldamento e raffrescamento

I circuiti di riscaldamento a pavimento vengono utilizzati per il riscaldamento degli ambienti, i fan coil sia per il riscaldamento

sia per il raffrescamento. I termostati ambiente non sono collegati all'unit

à ma sono collegati ai fan coil.

Applicazione 4. Riscaldamento e acqua calda sanitaria (bivalente)

La fonte di calore ausiliaria fornisce solo il riscaldamento dell'ambiente.

1. Unità esterna

2. Modulo idronico

3. Scambiatore di calore a piastre

4. Resistenza elettrica di riserva (opzionale)

5. Pompa di circolazione interna

6. Interfaccia utente

7. Valvola di arresto (fornita in loco*)

8. Valvola a 2 vie motorizzata (fornita in loco*)

9. Pompa di circolazione esterna (fornita in loco*)

10.Stazione di miscelazione (fornita in loco*)

11.Distributore (fornito in loco*)

12.Collettore (fornito in loco*)

13.Valvola di bypass (fornita in loco*)

FHL 1-n Circuiti di riscaldamento a pavimento

(forniti in loco*)

FCU 1-n Unità fan coil (fornite in loco)

T 1-n Termostati ambiente (forniti in loco*)

*Componenti specifici d’impiantistica, non forniti insieme al prodotto, da reperirsi a cura del professionista autonomamente sul territorio.

30

YKF POMPA DI CALORE ARIA-ACQUA

1. Unità esterna

2. Modulo idronico

3. Scambiatore di calore a piastre

4. Resistenza elettrica di riserva (opzionale)

5. Pompa di circolazione interna

6. Interfaccia utente

7. Valvola di arresto (fornita in loco*)

8. Valvola a 3 vie motorizzata (fornita in loco*)

9. Valvola di non ritorno (fornita in loco*)

10.Stazione di miscelazione (fornita in loco*)

11.Distributore (fornito in loco*)

12.Collettore (fornito in loco*)

13.Serbatoio dell'acqua sanitaria (fornito in loco*)

14.Serpentina acqua calda

15.Resistenza elettrica a immersione

FHL 1-n Circuiti di riscaldamento a pavimento

(forniti in loco*)

AHS Fonte di riscaldamento supplementare (caldaia)

(fornito in loco*)
