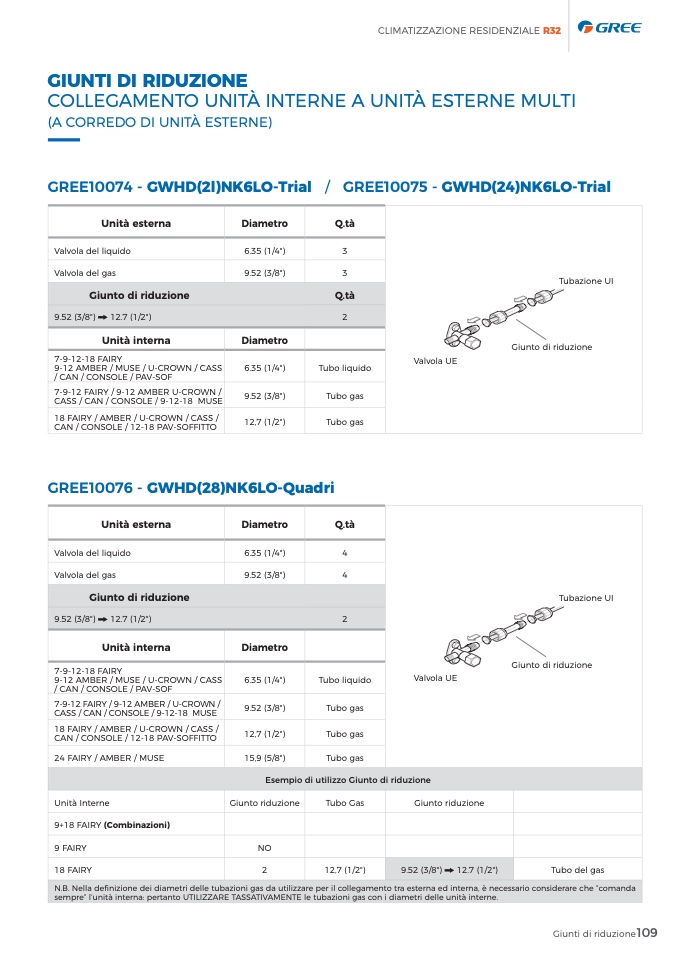

GIUNTI DI RIDUZIONE
COLLEGAMENTO UNITÀ INTERNE A UNITÀ ESTERNE MULTI
(A CORREDO DI UNITÀ ESTERNE)
GREE10074 - GWHD(2l)NK6LO-Trial / GREE10075 - GWHD(24)NK6LO-Trial
CLIMATIZZAZIONE RESIDENZIALE R32
Unità esterna
Diametro
Q.tà
Tubazione UI
Giunto di riduzione
Valvola UE
Valvola del liquido
6.35 (1/4")
3
Valvola del gas
9.52 (3/8")
3
Giunto di riduzione
Q.tà
9.52 (3/8")
12.7 (1/2")
2
Unità interna
Diametro
7-9-12-18 FAIRY
9-12 AMBER / MUSE / U-CROWN / CASS
/ CAN / CONSOLE / PAV-SOF
6.35 (1/4")
Tubo liquido
7-9-12 FAIRY / 9-12 AMBER U-CROWN /
CASS / CAN / CONSOLE / 9-12-18 MUSE
9.52 (3/8")
Tubo gas
18 FAIRY / AMBER / U-CROWN / CASS /
CAN / CONSOLE / 12-18 PAV-SOFFITTO
12,7 (1/2")
Tubo gas
GREE10076 - GWHD(28)NK6LO-Quadri
Unità esterna
Diametro
Q.tà
Tubazione UI
Giunto di riduzione
Valvola UE
Valvola del liquido
6.35 (1/4")
4
Valvola del gas
9.52 (3/8")
4
Giunto di riduzione
9.52 (3/8")
12.7 (1/2")
2
Unità interna
Diametro
7-9-12-18 FAIRY
9-12 AMBER / MUSE / U-CROWN / CASS
/ CAN / CONSOLE / PAV-SOF
6.35 (1/4")
Tubo liquido
7-9-12 FAIRY / 9-12 AMBER / U-CROWN /
CASS / CAN / CONSOLE / 9-12-18 MUSE
9.52 (3/8")
Tubo gas
18 FAIRY / AMBER / U-CROWN / CASS /
CAN / CONSOLE / 12-18 PAV-SOFFITTO
12,7 (1/2")
Tubo gas
24 FAIRY / AMBER / MUSE
15,9 (5/8")
Tubo gas
Esempio di utilizzo Giunto di riduzione
Unità Interne
Giunto riduzione
Tubo Gas
Giunto riduzione
9+18 FAIRY (Combinazioni)
9 FAIRY
NO
18 FAIRY
2
12,7 (1/2")
9.52 (3/8")
12.7 (1/2")
Tubo del gas
N.B. Nella definizione dei diametri delle tubazioni gas da utilizzare per il collegamento tra esterna ed interna, è necessario considerare che “comanda
sempre” l’unità interna: pertanto UTILIZZARE TASSATIVAMENTE le tubazioni gas con i diametri delle unità interne.
Giunti di riduzione
