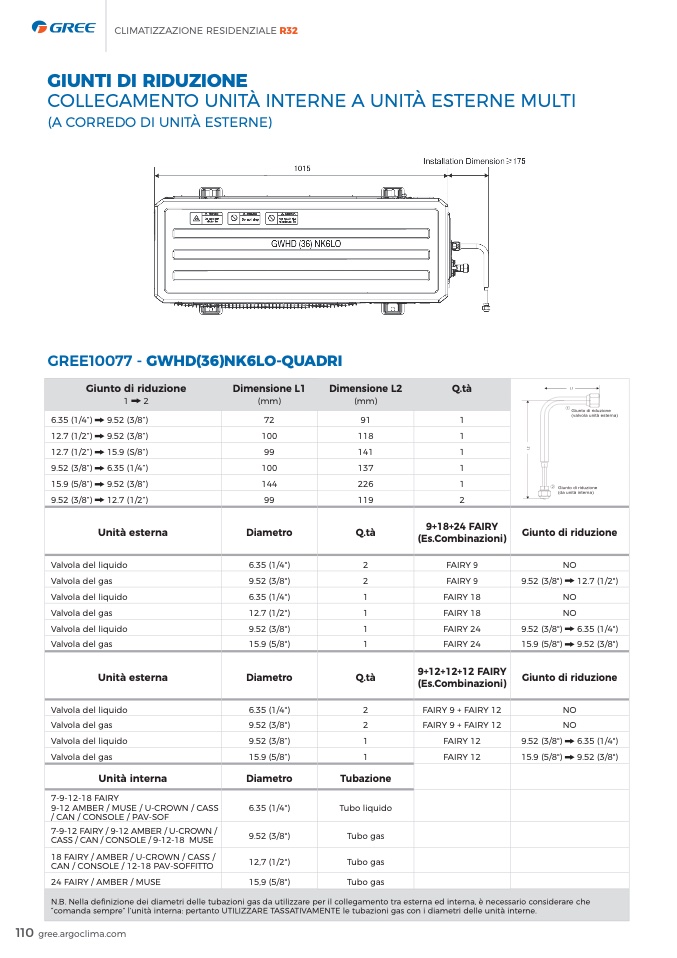

CLIMATIZZAZIONE RESIDENZIALE R32

GIUNTI DI RIDUZIONE

COLLEGAMENTO UNIT

À INTERNE A UNITÀ ESTERNE MULTI

(A CORREDO DI UNITÀ ESTERNE)

GREE10077 - GWHD(36)NK6LO-QUADRI

Giunto di riduzione

Dimensione L1

Dimensione L2

Q.tà

1

2

(mm)

(mm)

6.35 (1/4”)

9.52 (3/8”)

72

91

1

12.7 (1/2”)

9.52 (3/8”)

100

118

1

12.7 (1/2”)

15.9 (S/8”)

99

141

1

9.52 (3/8”)

6.35 (1/4”)

100

137

1

15.9 (5/8”)

9.52 (3/8”)

144

226

1

9.52 (3/8”)

12.7 (1/2”)

99

119

2

Unità esterna

Diametro

Q.tà

9+18+24 FAIRY

(Es.Combinazioni)

Giunto di riduzione

Valvola del liquido

6.35 (1/4")

2

FAIRY 9

NO

Valvola del gas

9.52 (3/8")

2

FAIRY 9

9.52 (3/8")

12.7 (1/2")

Valvola del liquido

6.35 (1/4")

1

FAIRY 18

NO

Valvola del gas

12.7 (1/2")

1

FAIRY 18

NO

Valvola del liquido

9.52 (3/8")

1

FAIRY 24

9.52 (3/8")

6.35 (1/4")

Valvola del gas

15.9 (5/8")

1

FAIRY 24

15.9 (5/8")

9.52 (3/8")

Unità esterna

Diametro

Q.tà

9+12+12+12 FAIRY

(Es.Combinazioni)

Giunto di riduzione

Valvola del liquido

6.35 (1/4")

2

FAIRY 9 + FAIRY 12

NO

Valvola del gas

9.52 (3/8")

2

FAIRY 9 + FAIRY 12

NO

Valvola del liquido

9.52 (3/8”)

1

FAIRY 12

9.52 (3/8")

6.35 (1/4")

Valvola del gas

15.9 (5/8”)

1

FAIRY 12

15.9 (5/8")

9.52 (3/8")

Unità interna

Diametro

Tubazione

7-9-12-18 FAIRY

9-12 AMBER / MUSE / U-CROWN / CASS

/ CAN / CONSOLE / PAV-SOF

6.35 (1/4")

Tubo liquido

7-9-12 FAIRY / 9-12 AMBER / U-CROWN /

CASS / CAN / CONSOLE / 9-12-18 MUSE

9.52 (3/8")

Tubo gas

18 FAIRY / AMBER / U-CROWN / CASS /

CAN / CONSOLE / 12-18 PAV-SOFFITTO

12,7 (1/2")

Tubo gas

24 FAIRY / AMBER / MUSE

15,9 (5/8")

Tubo gas

N.B. Nella definizione dei diametri delle tubazioni gas da utilizzare per il collegamento tra esterna ed interna, è necessario considerare che

“comanda sempre” l’unità interna: pertanto UTILIZZARE TASSATIVAMENTE le tubazioni gas con i diametri delle unità interne.

110 gree.argoclima.com
