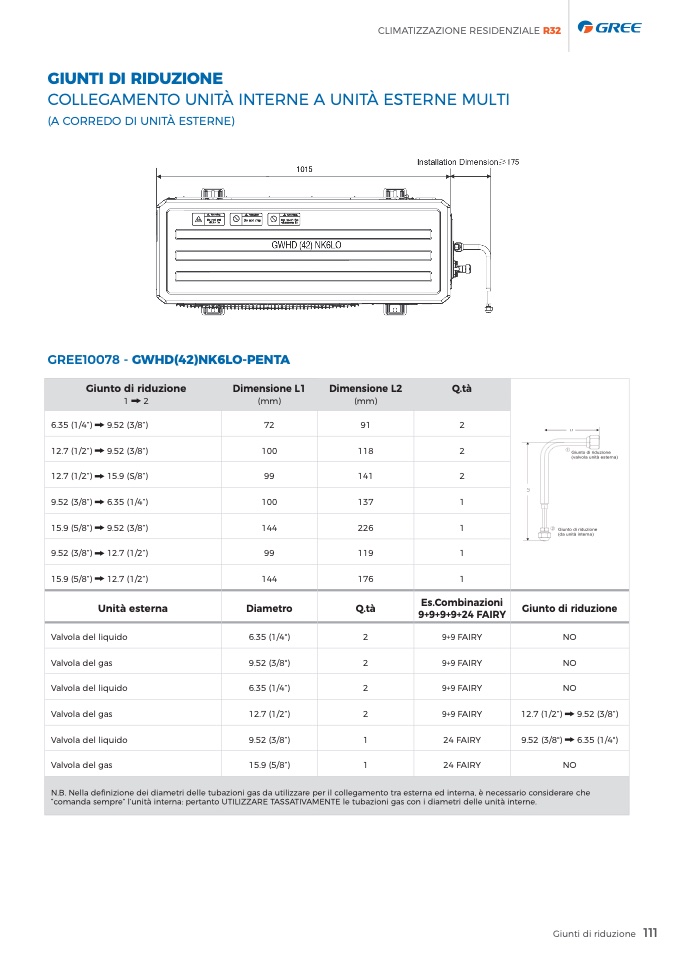

GIUNTI DI RIDUZIONE
COLLEGAMENTO UNITÀ INTERNE A UNITÀ ESTERNE MULTI
(A CORREDO DI UNITÀ ESTERNE)
GREE10078 - GWHD(42)NK6LO-PENTA
CLIMATIZZAZIONE RESIDENZIALE R32
Giunto di riduzione
Dimensione L1
Dimensione L2
Q.tà
1
2
(mm)
(mm)
6.35 (1/4”)
9.52 (3/8”)
72
91
2
12.7 (1/2”)
9.52 (3/8”)
100
118
2
12.7 (1/2”)
15.9 (S/8”)
99
141
2
9.52 (3/8”)
6.35 (1/4”)
100
137
1
15.9 (5/8”)
9.52 (3/8”)
144
226
1
9.52 (3/8”)
12.7 (1/2”)
99
119
1
15.9 (5/8”)
12.7 (1/2”)
144
176
1
Unità esterna
Diametro
Q.tà
Es.Combinazioni
9+9+9+9+24 FAIRY
Giunto di riduzione
Valvola del liquido
6.35 (1/4")
2
9+9 FAIRY
NO
Valvola del gas
9.52 (3/8")
2
9+9 FAIRY
NO
Valvola del liquido
6.35 (1/4”)
2
9+9 FAIRY
NO
Valvola del gas
12.7 (1/2”)
2
9+9 FAIRY
12.7 (1/2”)
9.52 (3/8”)
Valvola del liquido
9.52 (3/8”)
1
24 FAIRY
9.52 (3/8")
6.35 (1/4")
Valvola del gas
15.9 (5/8”)
1
24 FAIRY
NO
N.B. Nella definizione dei diametri delle tubazioni gas da utilizzare per il collegamento tra esterna ed interna, è necessario considerare che
“comanda sempre” l’unità interna: pertanto UTILIZZARE TASSATIVAMENTE le tubazioni gas con i diametri delle unità interne.
Giunti di riduzione
